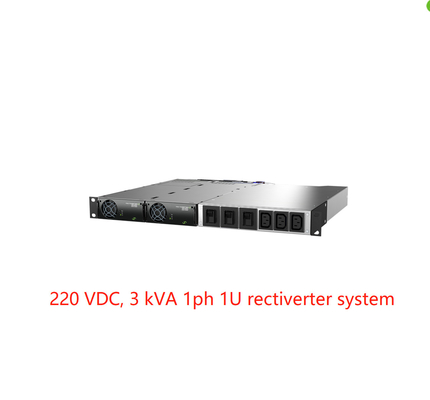

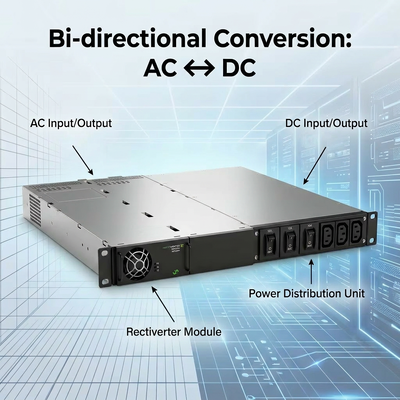

Sistema autonomo integrato Eltek Rectiverter 3kVA 1fase 220 VDC (numero di parte: CTOR0201.003 CTOR0201.006)
Applicazioni:
Il sistema autonomo integrato del rettore può essere utilizzato in applicazioni in cui:
1 230/115Vac di riserva è necessario in parallelo con il 220Vdc di riserva.
Il sistema può essere integrato in un sistema Eltek DC e collegato allo stesso controller dei sistemi 220Vdc
Può anche essere utilizzato come sistema autonomo collegato a qualsiasi fonte 220 Vdc disponibile.
La potenza di uscita totale sia per l'uscita CA che per l'uscita CC è limitata a 4 kW al massimo, i limiti di uscita CA e CC possono essere impostati in base al carico collegato.
TELECOM-MOBILE/wireless
L LTE/4G/WiMAX
L Sistema di antenne distribuite
L banda larga
L Stazioni base radio/Siti cellulari
- Sì.
L'infrastruttura ferroviaria e della metropolitana
L Controllo e protezione
Signalando
L GSM-R
L Sistemi di sicurezza
- Sì.
L'energia elettrica
L Controllo e protezione
L sistema SCADA
Caratteristiche chiave:
Progettazione compatta e semplice installazione
Input e uscita monofase 230 o 115VAC
Input e output di 48 Vdc
L Fino a 4 moduli rettificatori
l 8KW di potenza totale AC+DC
l Max 6kVA di potenza CA
l Max 4KW/ 8KW di uscita CC
Opzioni di distribuzione AC a 1 o 2 poli
L'opzione di distribuzione DC a polo 1
L costruito in tecnologia di trasferimento
Dati tecnici:
|
| Modelli / informazioni di ordine |
|
4 kW, 230 V |
2 kW, 115 V |
| Numero della parte |
|
CTOR0201.003 |
CTOR0201.006 |
| Dati di uscita AC |
| Voltaggio (default) / (intervallo regolabile) 1) |
230 VAC / 200 - 240 VAC |
115 VAC / 100 - 127 VAC |
| Frequenza (modalità predefinita dell'inverter) |
|
50 Hz (adattivo) |
60 Hz (adattivo) |
| Frequenza (modalità inverter regolabile) |
|
50Hz, 60Hz o 50/60Hz sincronizzati per l'ultima volta (adattivo) |

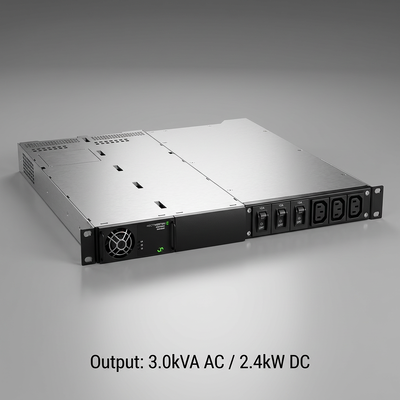

| Potenza massima (continua / sovraccarico (< 15 s) |
2400 W (3000 VA) / 4000 VA |
1200 W (1500VA) / 2000 VA |
| Corrente massima (continua / sovraccarico (< 15 s)) |
|
13ARMS / 17,4ARMS |
| Corrente (massimo) Viaggio veloce (20 ms) |
|
64 A (6 x nominale) |
| Tenere in sospeso (voltage dips) (prima di passare alla batteria) |
|
5 ms |
| THD |
|
< 1,5% a carico resistivo |
| Caratteristiche di uscita |
|
Fusibili in L e N, con presa a caldo |
| Dati di uscita in CC |
| Voltaggio (default) / (intervallo regolabile) |
|
245 VDC / 194 - 290 VDC |
| Potenza (input @nominale massimo) |
|
2400 W 2) |
1200 W 2) |
| Corrente (VDC di uscita massima @nominale) |
|
11,1 A 2) |
5,5 A 2) |
| Tempo di sospensione, potenza massima di uscita |
|
> 10 ms; VOUT > 95 VDC |
| Caratteristiche di uscita |
Prova di cortocircuito, Over voltage Shutdown, Bulk DC connessione di uscita al bullone M6 |
| Input DATA |
| Voltaggio di ingresso di corrente alternata (singola fase) |
|
185 - 275 VAC |
95 - 140 VAC |
| Corrente CA (a tensione nominale di uscita) (a seconda del tipo di modulo) |
14-24 ARMS 4) |
| Frequenza (default: intervallo di sincronizzazione) |
|
47-53 e 57-63 Hz |
57-63 e 47-53 Hz |
| Frequenza (impostabile: intervallo di sincronizzazione) |
|
47-53 Hz, 57-63 Hz o entrambi (adattivo) |
| Fattore di potenza / THD |
|
> 0,99 a carico pari o superiore al 50% / < 3,5% |
| tensione nominale / gamma estesa (senza sovraccarico) |
|
20 - 290 VDC / 180 - 204 VDC |
| Corrente continua (massimo) |
13,3 A / 18 A durante il sovraccarico (15s) |
6,4 A / 9 A durante il sovraccarico (15s) |
|
Caratteristiche di input
|
|
Fusibili in L e N, a spina calda, Varistor, a spina calda
Input AC terminali a vite singole 6 mm2 per L, N & PE Connessione di ingresso DC in blocco al bullone M6
|
| Altre specifiche |
| Supporto per la connessione al controller seguente (RJ45) |

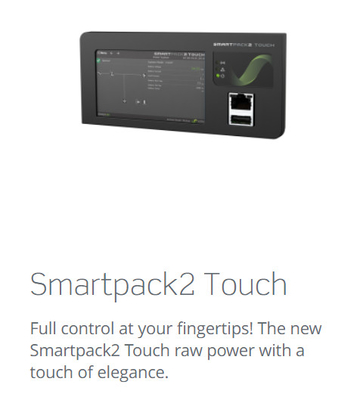

Controller Smartpack2, Smartpack S e Compack |

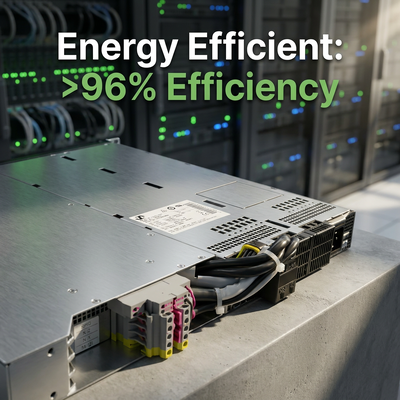

| Efficienza |
> 96% (modalità principale (AC/AC e AC/DC)), > 94% (modalità inverter (DC/AC)) |
| Distribuzione AC a 2 poli (solle di connessione IEC 320-C13) |
Caratteristiche 3pc, 10A, OP (opzionale 4-8 A con caratteristiche CS disponibili) |
| Classe di protezione |
IP 20 |
|
|
| Temperatura di funzionamento |
-40 a +55°C (+40 a +131°F), umidità 5 - 95% RH non condensante |
| Temperatura di conservazione |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensante |
| Dimensioni [WxDxH] / Peso |
482 x 395 x 44 mm (1U) (19 x 17 x 1,8 ′′) / 6 kg (13 lbs) |
| Norme di progettazione |
| Sicurezza elettrica |
EN 60950-1, EN 62040-1 |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (emissioni di categoria C1, immunità di categoria C2/C3)
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (classe 1.2) e 2-2 (classe 2.3)
Condizioni di esercizio normali secondo la norma IEC/EN 62040-3:2011, punto 4.2.
Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-3:20113, devono essere informati 2011/65/UE (RoHS) e 2012/19/UE (RAEE)
|
|
1) Intervalli di tensione di uscita configurati in fabbrica e con chiavetta individuale nel telaio superiore
3) Riduzione delle prestazioni - nessun aumento di potenza e aumento della tensione THD sulla uscita CA.
|
2) Il carico AC ha la priorità.DisponibileLa potenza di uscita e la corrente di corrente continua dipendono dall'instant AC
carico e tensione di ingresso CA; vale a dire massimo 1600W a piena potenza CA e ingresso nominale per 230VAC.
4) Se la tensione di corrente continua è inferiore a 194 V, la corrente di ingresso può aumentare al di sopra di questo livello
|

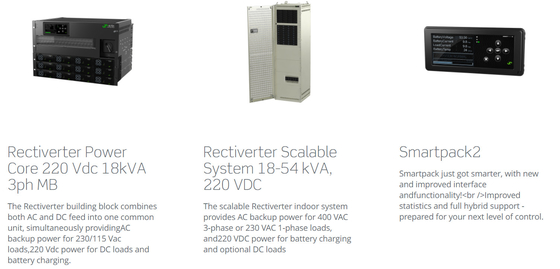

Prodotti correlati:
