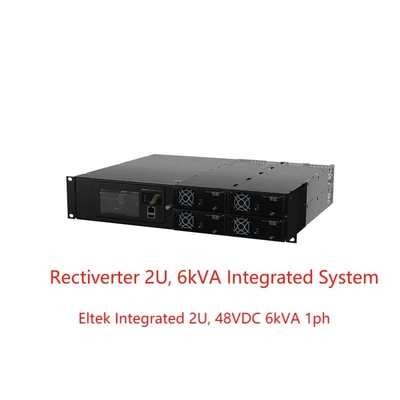

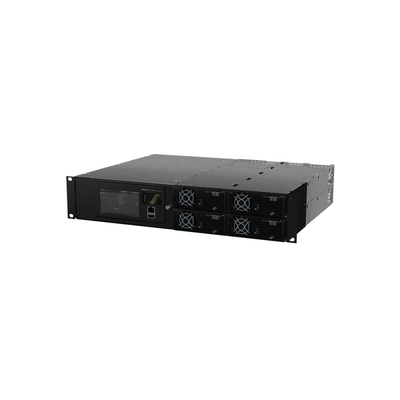

Eltek 2U integrato Rectiverter, sistemi di 48VDC 6kVA 1ph con il tocco di Smartpack 2 e di base (numero del pezzo .CIOR0402)
Applicazioni:
Il sistema integrato 19inch del rectiverter 2U può essere utilizzato come sistema solo del supporto con l'uscita in serie di CA &DC nelle applicazioni industiral dove un appoggio /115Vac e 110Vdc di 230 è necessario.
Il totale potenza di uscita per sia CA che CC è limitato ad un 8KW totale, CA ed i limiti dell'uscita di CC possono essere fissati secondo il carico collegato, in cui la limitazione per il carico di CA è stabilita a 6kVA massimo e per il carico di CC a 4KW massimo, 8KW.
Come opzioni supplementari, la misurazione e segnalare possono ampiamente essere estese con il monitor di I/Q o i nodi flessibili della LATTA del monitor.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistema di antenne distribuito
· Banda larga
· Stazioni di base/siti delle cellule
COMPAGNIE D'ELETTRICITÀ
· Apparecchiatura elettrica di comando bassa & ad alta tensione
· Trasformatore & SOTTO stazioni
· Controllo & protezione
· Sistema di SCADA
INFRASTRUTTURA DELLA METROPOLITANA & DELLA FERROVIA
· Controllo & protezione
· Segnalazione
Caratteristiche fondamentali:
l progettazione compatta ed installazione semplice
input l monofase 230 o 115VAC ed uscita
l input ed uscita di 48Vdc
l fino a 4 moduli del rectiverter
la l totale AC+DC di 8KW ha prodotto
l uscita massima di CA 6kVA
l uscita massima di CC di 4KW/8KW
opzioni di distribuzione di CA del palo di l 1 o 2
l 1 opzione di distribuzione di CC di Palo
la l ha costruito nella tecnologia di trasferimento
Dati di Techinical:
| |
| Modelli |
8 chilowatt, 230 VCA |
4 chilowatt, 115 VCA |
| Famiglia di prodotto |
CIOR0402.1xxx |
CIOR0402.1xxx |
| IL CA HA PRODOTTO I DATI |
| Tensione)/((di difetto gamma regolabile) 1) |
230 VCA/200-240 VCA |
115 VCA/100-127 VCA |
| Frequenza (modo dell'invertitore – difetto) |
(Adattabile) 50 hertz |
(Adattabile) 60 hertz |
| Frequenza (modo dell'invertitore – settable) |
50 hertz, (adattabile) 60 hertz o ultimi 50 synced/60 hertz |
| Massimo di potere (continuo/sovraccarico <15s>
| 4800 W (6000 VA VA)/8000 |
2400 W (3000 VA VA)/4000 |
| Massimo corrente (continuo/sovraccarico <15s>
| 26 ARMI/34,8 ARMI |
| Viaggio rapido (massimo) corrente (20ms) |
128 A (un termine nominale di 6 x) |
| Sostenga (immersioni di tensione) (prima della commutazione alla batteria) |
spettrografia di massa 5 |
spettrografia di massa 5 |
| THD |
< 1="">
|
| Protezione |
Fusibile nella L, pluggable caldo, varistore |
| LA CC HA PRODOTTO I DATI |
| Tensione)/((di difetto gamma regolabile) |
53,5 VCC/43-58 VCC |
| Potere (input massimo di @nominal) |
4800 W 2) |
2400 W 2) |
| Corrente (≤ massimo di @VOUT 48 VCC) |
100 A 2) |
50 A 2) |
| Divisione corrente (carico di 100% - di 10) |
± 5% della corrente massima da 10 al carico di 100% |
| Protezione |
Prova di cortocircuito, sopra l'arresto di tensione, la polarità invertita ed il fusibile |
| DATI INTRODOTTI |
| Tensione in ingresso delle condutture di CA (sconnessione della gamma/LV) |
185-275 VCA/170 VCA |
95-140 VCA/85 VCA |
| CA corrente (massimo - dipende dal tipo del modulo) |
32,8-46 ARMI 3) |
36,8-45,2 ARMI 3) |
| Frequenza (difetto: gamma di sincronizzazione) |
47-53 & 57-63 hertz |
57-63 & 47-53 hertz |
| Frequenza (settable: gamma di sincronizzazione) |
47-53 hertz, 57-63 hertz o entrambe (adattabile) |
| Fattore di potenza/THD |
> 0,99 al carico di 70% o a più/ < 3="">
|
| Termine nominale di tensione di CC/gamma estesa 4) |
45-58 VCC/40-45 VCC |
| CC corrente (massimo) |
128 A A/180 durante il sovraccarico (15 s) |
64 A A/90 durante il sovraccarico (15 s) |
| Caratteristiche introdotte |
Fusibile nella L e nella N, pluggable caldo, varistore
Il CA ha introdotto i diversi terminali di vite 4 millimetri2 per la L, la N & il PE (monofase 4x)
|
| OPZIONI |
| Controllo e monitoraggio (unità matrice) |
Tocco Smartpack2 |
| Controllo e monitoraggio (unità di base) |
Smartpack2 di base |
| Il regolatore PUÒ nodo |
T2 del monitor dell'ingresso/uscita |
| Distribuzione di CA |
Il CA ha prodotto i diversi terminali di vite 10 millimetri2 per la L, la N & il PE (monofase 1x) |
| Distribuzione di CC |
Collegamento alla rinfusa di CC sul bullone di 2x M6 |
| L'ALTRA SPECIFICAZIONE |
| Efficienza |
> 96% (modo delle condutture), > 94% (modo dell'invertitore) |
> 92% (modo delle condutture), > 91% (modo dell'invertitore) |
| Temperatura di funzionamento |
°C -40 - +55 (- 40 - +131 °F), RH di umidità 5 95% senza condensazione |
| Temperatura di stoccaggio |
°C -40 - +85 (- 40 - +185 °F), RH di umidità 0 99% senza condensazione |
| Dimensioni [W x D x H] |
482 X.400 x 89 millimetri (2U) (19 x x 15,7 a 3,5 pollici) |
|
| Peso |
9,4 chilogrammi (20,7 libbre) |
|
| NORME DI PROGETTAZIONE |
| Sicurezza elettrica |
En 60950-1, sicurezza dell'en 62040-1 UPS |
|
|
Contabilità elettromagnetica
|
En 300 del ETSI 386 V2.1.1, parte 15 del FCC CFR 47
En 62040-2
En 61000-6-1/-2/-3/-4/-5
|
|
|
Ambiente
|
En 300 019 del ETSI: 2-1 (classe 1,2), 2-2 (classe 2,3) & 2-3 (classe 3,2)
Condizioni operative normali secondo la clausola 4,2 di 62040-3:2011 di IEC. Altre condizioni di gestione secondo la clausola 4,3 di 62040-3:2011 di IEC, devono consigliarsi
RoHS 3 (2015/863/EU) e WEEE (2008/98/EC) compiacente
|
|
1) Le gamme di tensione in uscita hanno configurato in fabbrica ed hanno diverso telaio superiore digitante
3) Se il porto di CC è sovraccaricato che tira la tensione inferiore a 43 V la corrente di ingresso può aumentare sopra questo livello.
|
2) Il carico di CA ha priorità. La CC disponibile massima potenza di uscita e corrente dipende da tensione in ingresso istantanea del carico di CA e di CA;
i.e. massimo 3200 con corrente alternata di 66,4 A in pieno ed input nominale per il vuoto 230.
4) Prestazione riduttrice - non sopra il supporto del carico e per 200-240 VCA di uscita THD i tassi de- potenza di uscita aumentati e massimi (a 970 W per 230 VCA @ 40 VCC)
|

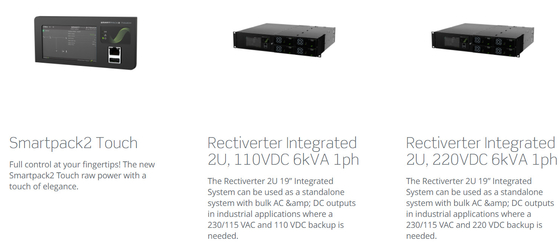

Prodotti relativi:
