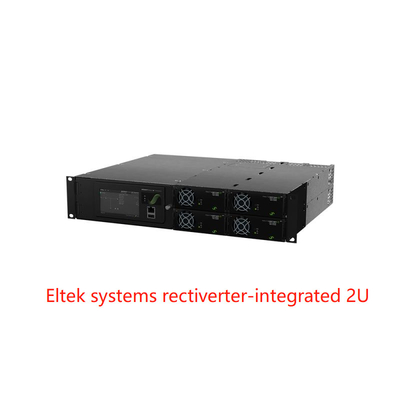

Eltek Rectiverter 2U, sistema integrato 6kVA 220 VDC sistemi con Smartpack2 Touch & Basic Industrial CIOR0402.XXX
Il sistema integrato rectinverter 2U da 19 pollici può essere utilizzato come sistema solitario standard con uscite AC & DC di massa in applicazioni industriali in cui è necessario un supporto di 230 / 115Vac e 220Vdc.
La potenza di uscita totale sia per la corrente alternata che per la corrente continua è limitata a un totale di 8 kW, i limiti di uscita di corrente alternata e di corrente continua possono essere impostati in base al carico collegato,dove il limite per il carico CA è fissato a 6kVA al massimo e per il carico CC a 4KW e 8KW al massimo.
Con opzioni aggiuntive, la misurazione e la segnalazione possono essere ampiamente estese con il nodo CAN flexmonitor.
TELECOM-MOBILE/wireless
· LTE/4G/WiMAX
· Sistema di antenne distribuite
· banda larga
· Stazioni base radio/siti cellulari
Servizi energetici
· Interruttori a bassa e alta tensione
· Stazioni di trasformatori e di sottostanze
· Controllo e protezione
· Sistema SCADA
Infrastrutture ferroviarie e metropolitane
· Controllo e protezione
· Segnalazione
Caratteristiche chiave:
L Progettazione compatta e semplice installazione
L'ingresso e l'uscita monofase 230 o 115VAC
Input e output di 48 Vdc
L Fino a 4 moduli rettificatori
l 8KW di potenza totale AC+DC
l Max 6kVA di potenza CA
l Max 4KW/ 8KW di uscita CC
Opzioni di distribuzione AC a 1 o 2 poli
L'opzione di distribuzione DC a polo 1
L costruito in tecnologia di trasferimento
Dati tecnici:
| |
| Modelli |
8 kW, 230 VClimatizzazione |
4 kW, 115 VClimatizzazione |
| Famiglia di prodotti |
CIOR0402.1xxx |
CIOR0402.1xxx |
| Dati di uscita AC |
| Voltaggio (default) / (intervallo regolabile)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frequenza (modalità inverter default) |
50 Hz (adattivo) |
60 Hz (adattivo) |
| Frequenza (modalità inverter ′ regolabile) |
50 Hz, 60 Hz o l'ultimo sincronizzato 50 / 60 Hz (adattivo) |
| Potenza massima (continua / sovraccarico < 15 s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Corrente massima (continua / sovraccarico < 15 s) |
26 ARMS / 34,8 ARMS |
| Corrente (massimo) di corsa rapida (20 ms) |
128 A (6 x nominale) |
|
In attesa di un'interruzione (voltage dips)
batteria)
|
5 ms |
5 ms |
| THD |
< 1,5% a carico resistivo |
| Protezione |
Fuse in L, innescabile a caldo, Varistor |
| Dati di uscita in CC |
| Voltaggio (default) / (intervallo regolabile) |
245 VDC / 194-290 VDC |
| Potenza (input @nominale massimo) |
4800 W2) |
2400 W2) |
| Corrente (massimo @VOUT ≤ 108 VDC) |
22,2 A2) |
11,1 A2) |
| Condivisione della corrente (10-100% di carico) |
± 5% della corrente massima da 10 a 100% di carico |
| Protezione |
A prova di cortocircuito, spegnimento di sovra tensione, polarità inversa e fusibile |
| DATI di ingresso |
| Voltaggio di ingresso di corrente alternata (intervallo / LV disconnessione) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Corrente CA (massimo - a seconda del tipo di modulo) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frequenza (default: intervallo di sincronizzazione) |
47-53 e 57-63 Hz |
57-63 e 47-53 Hz |
| Frequenza (impostabile: intervallo di sincronizzazione) |
47-53 Hz, 57-63 Hz o entrambi (adattivo) |
| Fattore di potenza / THD |
> 0,99 a carico pari o superiore al 50% / < 3,5 % |
| Tensione nominale / gamma estesa di corrente continua4) |
204-290 VDC / 180-204 VDC |
| Corrente continua (massimo) |
26,7 A / 36 A durante il sovraccarico (15 s) |
12,8 A / 18 A durante il sovraccarico (15 s) |
| Caratteristiche di input |
Fusibili in L e N, a spina calda, Varistor
Input AC con terminali a vite singole 4 mm2per L, N e PE (4x monofase)
|
| Opzioni |
| Controllo e monitoraggio (unità principale) |
Smartpack2 Touch |
| Controllo e monitoraggio (unità di base) |
Smartpack2 di base industriale |
| Nodo CAN del controller |
Fleximonitor (con scatola Relay) |
| Distribuzione AC |
Fabbricazione di dispositivi per la trasmissione di energia elettrica2per L, N e PE (1x singola fase) |
| Distribuzione della corrente continua |
Connessione di massa a corrente continua su bullone 2x M6 |
| Altre specifiche |
| Efficienza |
> 96 % (modalità principale), > 95 % (modalità inverter) |
> 93 % (modalità principale), > 92 % (modalità inverter) |
| Temperatura di funzionamento |
-40 a +55 °C (-40 a +131 °F), umidità 5-95 % RH non condensante |
| Temperatura di conservazione |
-40 a +85 °C (-40 a +185 °F), umidità 0-99 % RH non condensante |
| Dimensioni [W x D x H] |
482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 pollici) |
|
| Peso |
9,9 kg (21,8 libbre) |
|
| Norme di progettazione |
| Sicurezza elettrica |
EN 60950-1, EN 62040-1 Sicurezza UPS |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Parte 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/5
|
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2)
Condizioni di funzionamento normali di cui alla clausola 4 della norma IEC 62040-3:2011.2. Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-3:20113, deve essere informato
RoHS 3 (2015/863/UE) e RAEE (2008/98/CE)
|
|
1) Intervalli di tensione di uscita configurati in fabbrica e con chiavetta individuale nel telaio superiore
3) Se la porta a corrente continua è sovraccaricata e la tensione scende al di sotto dei 194 V, la corrente di ingresso può aumentare al di sopra di questo livello.
|
2) Il carico AC ha la priorità.Disponibilela potenza di uscita e la corrente di corrente continua dipendono dal carico istantaneo di corrente alternata e dalla tensione di ingresso di corrente alternata;
vale a dire un massimo di 3200 W / 29,6 A a piena potenza CA e ingresso nominale per 230 VAC.
4) Riduzione delle prestazioni - nessun supporto di sovraccarico, e per 200-240 VAC di uscita THD aumenterà e la potenza massima di uscita de- tassi (a 970 W per 230 VAC @ 180 VDC)
|
