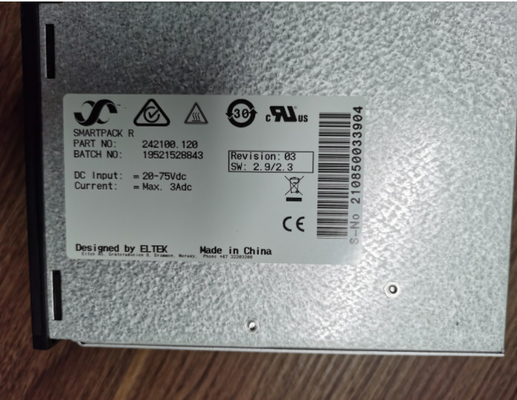

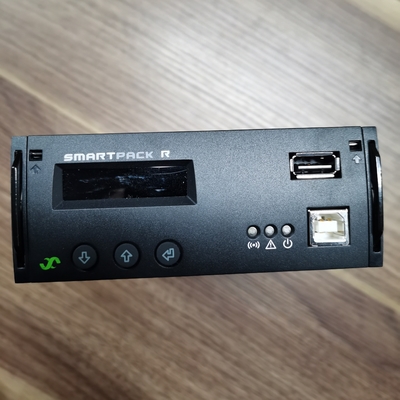

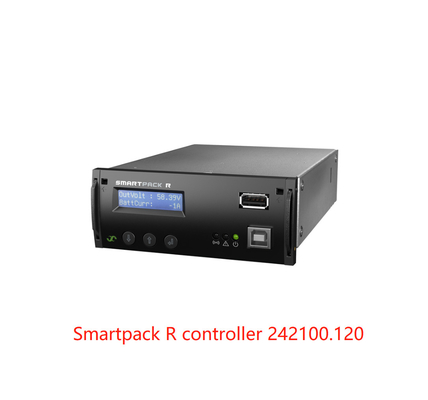

Regolatore di Smartpack R del monitoraggio di Eltek per il sistema del centro di potere delle Telecomunicazioni (numero del pezzo: 242100,120)
Il regolatore di Smartpack R per preparare il vostro systesm di potere per un ad alta velocità, di grande capacità e relativo al domani, questo regolatore di modifica vi porterà la centrale elettrica attuale in conformità con i requisiti correnti, prolunga il suo tempo di vita e quindi ridurrà sia i costi oeprating di tempo di vita che l'esigenza di nuovi investimenti nel potere.
CARATTERISTICHE FONDAMENTALI
Forma, misura, funzione compatibile con l'eredità
Regolatore di Eltek Smartpack
IPv4/v6, interfaccia rispondente di web HTML5,
SNMPv3, MODBUS TCP, RAGGIO,
la penetrazione di sicurezza ha provato
Tutti i moduli di potere di Eltek, includenti
Rectiverters e nodi della LATTA come
Fleximonitor
- · LE TELECOMUNICAZIONI COLLOCANO IL CONTROLLO

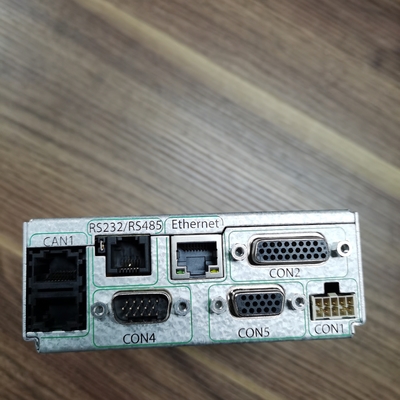

Ports/USB di serie: Tipo B di USB, tipo A di USB
Ospite per i dongles, WiFi, modem 4G,
Bluetooth, azionamenti istantanei, ecc.
RJ-11 w/RS-232/RS-485 con MODBUS RTU
Schiavo per SCADA e MODBUS RTU
Master per la raccolta di dati dai terzi
attrezzatura con configurabile generico
protocollo per Smartmeters, ecc. e riparato
protocolli per le batterie ecc. dello Li-ione.
APPLICAZIONI
LE TELECOMUNICAZIONI - RADIO
· Siti cellule/della stazione di base
· LTE/4G/5G
· MCS
· Microonda
· Banda larga
LE TELECOMUNICAZIONI – RIPARATE
· Ufficio centrale/CAVO
· Fibra
· Radiodiffusione
· Centro dati
PARAMETRI:
|
SPECIFICAITON TECNICO
|
|
| Modello |
Smartpack R |
| Numero del pezzo |
242100,120 |
| DATI INTRODOTTI |
|
| Tensione (termine nominale) |
10 - 75 VCC |
| Consumo di energia |
3 W (sonno dell'esposizione, nessun dist. Potere della LATTA, attivazione di LVD, nessun potere) di USB 25 W (esposizione sopra, potere della LATTA di dist, attivazione di LVD, potere di USB) |
| COLLEGAMENTI DEL SISTEMA - MONITOR DI SISTEMA |
|
| Senso di tensione, supporto di tensione di sistema |
12 VCC, 24VDC, 48VDC & 60VDC |
| Senso corrente, supporto dello scambio |
0 - 20mV, 0-50mV, 0 - 60mV e 0-100mV |
| Monitoraggio del fusibile di batteria |
Il commutatore ausiliario NO/NC, tira su/giù |
| Monitoraggio del fusibile del carico |
Il commutatore ausiliario NO/NC, matrice di diodo tira su/giù |
| Monitoraggio di temperatura della batteria |
Input del sensore AD590 |
| Monitoraggio di simmetria della batteria (integrato) |
una tensione analogica di 4 x [0-75V] introduce (12, 24 o blocchi 60V) |
| COLLEGAMENTI DEL SISTEMA - CONTROLLO DI LVD |
|
| Sconnessione della batteria |
1 (chiuso o non chiuso ha sostenuto) |
| Sconnessione del carico |
2 (chiuso o non chiuso ha sostenuto) |
| INPUT ED USCITE GENERICI |
|
| Le configurazioni di Digital, introduce #1-6 |
Commutatore ausiliario: NO/NC |
| Le configurazioni analogiche, introduce #1-2 |
Tensione analogica [0-75V] (configuri come NO, NC, senso della matrice di diodo o il senso di tensione) |
| Le configurazioni analogiche, introduce #3-6 |
Tensione analogica [0-75V] (configuri come NO, NC, senso della matrice di diodo o senso di tensione) supporto: Senso di temperatura con la sonda di NTC |
| Le configurazioni di uscita, produce #1-6 |
6x Relè-asciutto/forma C - normalmente aperto/chiuso configurabili [capacità massima 75V/2A/60W] |
| COLLEGAMENTI DEL SISTEMA DI CONTROLLO |
|
| Potere della LATTA |
Distribuito PUÒ alimentare disponibile +/- 500mA |
|
Nodi della LATTA
|
Supporto: Monitor dell'ingresso/uscita, monitor della corda della batteria, carico/monitor corrente, Fleximonitor, monitor delle condutture di CA & Smartnode (eredità) |
| INTERFACCIA UTENTE |
|
|
| Locale |
Esposizione LCD alfanumerica (tradizionale cinese e semplificato di sostegno) & 3 chiavi |
|
Porta Ethernet (eth 0: Porto di lan)
(eth 1: Porto w/DHCP del mestiere, porto del dispositivo USB)
|
10/100 di BASE-T (facoltativo: 1000 BASE-T) IPv4/v6
Protocolli del IP: HTTP (rispondente)/SSL (TLS con il generatore o il carico auto-firmato del certificato ha autenticato i certificati), SNMP v3 w/Generic MIBs & tipo del MIB dell'interfaccia utente HTML5 di impresa: SP2- MIB (ramo di Eltek 10), MODBUS TCP ed UDP del pComm (PowerSuite), VPN, VLAN, NTP, SFTP & RAGGIO
|
|
Ospite di USB
Dispositivo USB
|
L'azionamento istantaneo per il config di caricamento di aggiornamento di SWFW e del file di configurazione di XML ha letto da Smartpack 1 porta del dispositivo USB di GEN
wlan0: Dongle di WiFi per il porto senza fili del mestiere, wwan0: modem cellulare eth2 di 4G USB: Gigabit di Ethernet
PC – pComm – Windows PowerSuite
|
| Porte seriali |
RS-232 e RS-485 sul connettore RJ11
Protocolli di serie: Schiavo di MODBUS RTU, segnalazione del Master di MODBUS RTU/ASCII (parecchi tipi predefiniti e lettore configurabile generico pieno di dati disponibili), del modem Call-Back/SMS (PSTN o GSM) e pComm (PowerSuite)
|
| SPECIFICHE GENERALI |
|
|
| Dimensioni (WxHxD) |
109 x 44 (1U) x 156 millimetri (4,3 x 1,75 x 6.1") [dipartimento del telaio: 140 millimetri] |
| Gamma di temperature |
Funzionamento del -20 a +65˚C (- 40 - 149˚F) |
| NORME DI PROGETTAZIONE |
|
|
| Sicurezza elettrica |
UL 60950-1, 2ed, 2014-10-14, EN 60950-1:2006/A2: 2013 |
| Contabilità elettromagnetica |
EN 300 DEL ETSI 386 V.2.1.1, EN 61000-6- 1(2007) /-2 (2005) /-3 (2012) /-4 (2011),
Parte 109 della parte 15B del FCC CFR47: 2010
|
| Ambiente |
En 300 019 del ETSI: 2-1 v2.3.1 (classe 1,2), 2-2 v2.4.1 (classe 2,3) & 2-3 v2.4.1 (classe 3,2) 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Condizioni operative normali secondo la clausola 4,2 di 62040-5-3:2016 di IEC. Altre condizioni di gestione secondo l'IEC 62040-
la clausola 4,3 di 5-3:2016, deve consigliarsi
|
| |
Monitoraggio Comparsion di Eltek
|
Dispositivo della LATTA
|
Inizio
|
Estremità
|
Intorpidisca dei nodi
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 di base
|
1
|
10
|
10
|
|
Master di Smartpack 2
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Monitor della batteria
|
33
|
46
|
14
|
|
Monitor del carico
|
49
|
62
|
14
|
|
Flex Monitor
|
65
|
78
|
14
|
|
Monitor dell'ingresso/uscita
|
81
|
94
|
14
|
|
Monitor delle condutture
|
97
|
110
|
14
|
Soluzioni
Forniamo le soluzioni complete compreso l'indagine di sito, proponiamo il piano professionale secondo la richiesta del cliente, il supporto tecnico ed il servizio di manutenzione per le aziende di telecomunicazioni dentro e fuori della Cina. Abbiamo un gruppo competente e una rete dei partner di fiducia intorno al mondo.
FAQ:
1. Come controllate la qualità?
: Tutti i prodotti prima della spedizione sono scenari simulati di uso, carico e pieno carico e prova dividente corrente per assicurare la qualità del prodotto.
2. Che cosa è la vostra quantità di ordine minimo?
: Non c'è la quantità di ordine minimo ed una può anche essere fatta. La sola differenza è il prezzo ed il programma.
3. Potete introdurre la vostra società?
: Molto sono onorato. Vi inoltrerò il documento dell'introduzione della società più successivamente per fargli un'introduzione più completa e più diretta alle nostre informazioni della società.
4. Che cosa sono i vantaggi della vostra società?
: Inventario adeguato e garanzia del rifornimento per il rinnovamento successivo di rifornimento, flessibile fornito secondo differente ai bisogni differenti dei clienti, fornenti le soluzioni differenti.
5. Posso inviare i campioni? Riferiscalo me con il prezzo?
: Potete inviare i campioni, i campioni sono conforme a grande orgoglio ed il trasporto deve essere sopportato da voi.
6. Come faccia il vostro affare della società con il problema su qualità?
: La nostra società sta facendo questa industria per quasi 10 anni. Già ha avuta certa reputazione. La analizzeremo con attenzione. Se è effettivamente il nostro problema di qualità, potete riposare rassicurante che farà le cose secondo l'accordo di contratto e mai non vi ha lasciato ha c'è ne dopo le preoccupazioni, il nostro gruppo di servizio sarete felice di servirvi.
7 che cosa circa la qualità?
: 100% originale con il nuovo pacchetto. verificheremo ogni oggetto prima abbiamo inviato per assicurarci ogni oggetto con buona qualità.
8 quanti mesi per la garanzia?
: garanzia di qualità di 1 anno
9 come occuparsi dell'inferiore - merci di qualità?
: Le merci possono essere posta vicino con la nostra tassa della tassa della posta per tutti i cattivi prodotti di qualità nei limiti di tempo di garanzia.
