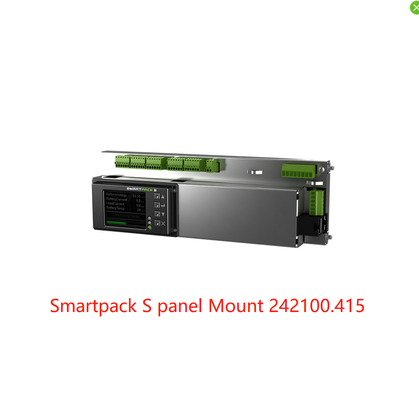

Monitoraggio del pannello montato Eltek Smartpack S per il telecomando con SNMP, RS232.RS485 (parte n.242100.415)
Lo Smartpack S copre tutte le esigenze di controllo e monitoraggio di piccoli e medi sistemi di telecomunicazione e di alimentazione industriale in corrente continua.o tramite la presa Ethernet sia da remoto o localmente.
Codice di sicurezza | ||
Modello | Smartpack S ¢ montatura del pannello | |
Numero della parte | 242100.415 | |
DATI di ingresso | ||
Tensione (nominale) | 10 - 75 VDC | |
Terrazzo di uscita del sistema | Supporta distribuzioni positive, fluttuanti e negative. | |
Consumo di energia, massimo - nessun relè alimentato massimo - tutti i relè alimentati | 3,1W (display sleep) 5,5W (display on) | |
Connessioni di sistema - Monitor di sistema | ||
Sensore di tensione, supporto di tensione del sistema | 12 VDC, 24 VDC, 48 VDC e 60 VDC | |
Senso di corrente, supporto dello shunt | 0 - 20mV e 0 - 60mV | |
Monitoraggio dei fusibili della batteria | Interruttore ausiliario NO/NC, tirare su/sotto | |
Monitoraggio dei fusibili di carico | Interruttore ausiliario NO/NC, Matrice di diodo Tirare su/sotto | |
Determinazione di difetti di terra | Semplice rilevamento del circuito di ponte [Toleranza: ±10%, gamma di allarme: 25 kΩ ¢ 500k Ω] | |
Controllo della velocità del ventilatore | Sensore di velocità 0 - 65000 giri al minuto [Input max. 15V] | |
Connessioni di sistema - LVD CONTROL | ||
Disconnessione della batteria | 1 (con o senza serratura supportata) | |
Disconnessione del carico | 1 (con o senza serratura supportata) | |
Input e output | ||
Configurazioni digitali, ingressi #1 -6 |
Interruttore ausiliario: NO/NC Temperatura (per la sonda NTC) |
|
Configurazioni analogiche, ingressi #1 -4 |
Tensione analogica[±0 - 10V] Misurazione della corrente ±4-20mA (attraverso una resistenza esterna da 470k Ω) |
|
Configurazioni analogiche, Input #5 -6 | Tensione analogica[0 -75V] Misurazione della simmetria | |
Configurazioni di uscita, uscite #1 -6 (allarmi) |
6x Relay Dry/ Modulo C Configurabile Normalmente aperto/chiuso [Capacità massima 75V/2A/60W] |
|
Controllo del ventilatore |
tensione analogica [0 - 10V] corrente di uscita 0 - 20 mA Impedenza di ingresso del ventilatore minima 10 k Ω |
|
Potenza CAN disponibile per i nodi CAN di Eltek | 500 mA | |
Interfaccia utente | ||
Locale | 2.2 TFT 65k Display a colori, risoluzione QVGA, 4 tasti | |
Porta Ethernet |
10/ 100 BASE-T (HP Auto MDI/ MDI-X) Protocolli IP: HTTP / SSL, SNMP v3, MODBUS TCP e pComm UDP (PowerSuite) |
|
Porta seriale |
RS-232 e RS-485 sul connettore RJ11 Protocolli seriali: MODBUS RTU, Modem Call-Back/SMS reporting (PSTN o GSM), COMLI, CSCP e pComm (PowerSuite) |
|
Specificativi generali | ||
Dimensioni (WxHxD*) * profondità dietro il pannello | 232.2 x 76,2 x 33,0 mm (9,1 x 3 x 1,3 ′′) | |
Intervallo di temperatura | Funzionamento da -20 a +65 ̊C (-40 a 149 ̊F) | |
Norme di progettazione | ||
Sicurezza elettrica | UL 60950 -1-3 edizione, EN 60950 -1-3 edizione | |
EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 FCC Parte 15 Sottoparte 109 |
|
Ambiente |
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2) Compatibile con la ROHS |
|
