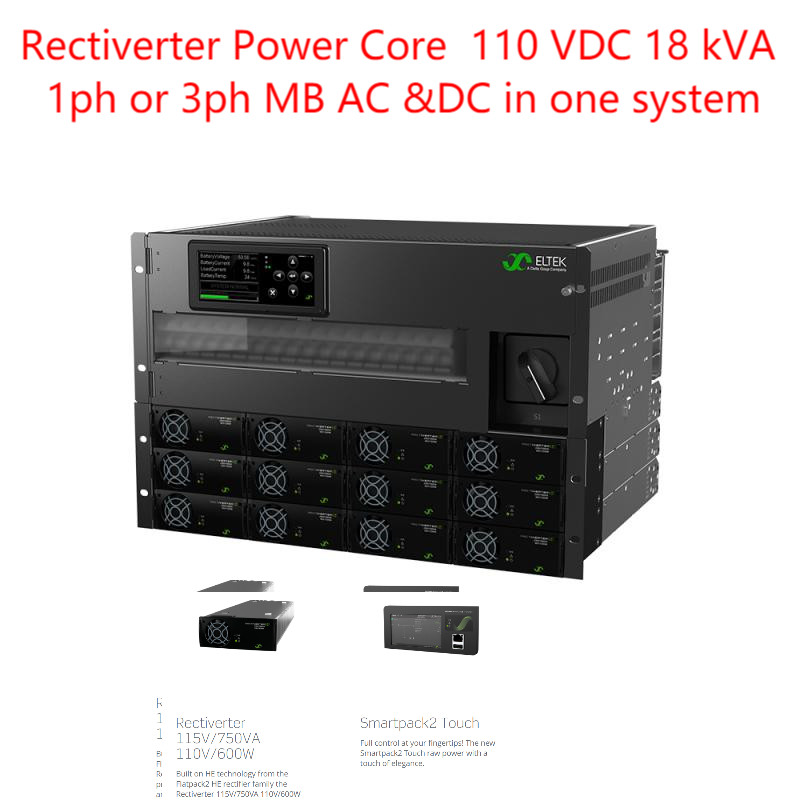

Eltek Rectiverter Power Core 110 VDC 18 kVA 1h o 3h Fino a 18Kva AC & 14.4kw
110Vdc di uscita (parte n. CIOR1207.1xxx)
Rectiverter nucleo di alimentazione combina cabina di alimentazione AC e DC in
un'unità comune che fornisce corrente alternata di riserva per
carichi AC a 3 fasi o a una sola fase e potenza 110 VDC per carichi DC
e carica batterie.
La potenza di uscita totale per le uscite CA e CC della cabina è limitata a
24 kW. I limiti di potenza CA e CC possono essere impostati in base al
carico collegato.
Modulo del rettivettore:
Il convertitore 3 porte contemporaneamentefornisce energia per carichi AC e DC.
Durante l'interruzione della rete il Rectiverter110/1200 HE alimenta carichi CA utilizzando energia
conservati nella batteria.
Caratteristiche principali:
230/400 VAC INPUT/ OUTPUT
INTRAZIONE/USTAZIONE in tre fasi (Y)
INPUTTO/SULPUTTO di una fase
110 VDC INPUT/ OUTPUT
24 KW TOTAL AC + DC OUTPUT
SULTITA AC MAX 18 KVA
MAX 14,4 KW uscita CC
OPZIONE DI DISTRUZIONE AC 1FASE
OPZIONE DI DISTRUZIONE AC 3FASE
CONSIGLIO DI BYPASS MANUALE INTEGRATO
Tecnologia di trasferimento integrata
Capacità di sovraccarico del 150%, 15S
600% QUICK TRIP CURRENT, 20 ms
CONFUSO AL CALDO
SMARTPACK 2 CONTROLLER
PUÒ OPERARE IN PARALLELLO con
RETTIFICATORI FLATPACK2
COMPLENZA globale
TECNOLOGIA brevettata
Dati tecnici:
| |
| Modelli / informazioni di ordine | 24 kW, 400 V 3h |
| Famiglia di prodotti CIOR1207.1xxx |
| Dati di uscita AC |
| Tensione (default) / (intervallo regolabile) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 fasi (Y) / 346-415 VAC |
| Frequenza (modo inverter predefinito) 50 Hz (adattivo) |
| Frequenza (modalità inverter impostabile) 50Hz, 60Hz o ultima sincronizzazione 50/60Hz (adattivo) |
| Potenza massima (continua / sovraccarico (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Corrente massima/fase (continua/sovraccarico (< 15 s)) 78ARMS / 104,4ARMS | 26 ARMS / 34,8 ARMS |
| Corrente (massima) Rapido movimento/fase (20 ms) 384 A (6 x nominale) | 128 A (6 x nominale) |
| Tenere in sospeso (voltage dips) (prima di passare alla batteria) > 5 ms @ 14,4 kW di carico |
| THD < 1,5% a carico resistivo |
| Caratteristiche di uscita Fuse in L e N, collegamento a caldo |
| Dati di uscita in CC |
| Tensione (default) / (intervallo regolabile) 122,5 VDC / 97 - 145 VDC |
| Potenza (input @nominale massimo) 14,4 kW 2) |
| Corrente (massimo @VOUT ≤ 108 VDC) 133 A2) |
| Tempo di sospensione, potenza massima di uscita > 10 ms; VOUT > 41 VDC |
| Caratteristiche di uscita: prova di cortocircuito, spegnimento di sovra tensione, connessione di uscita DC in massa al bullone M8 |
| DATI di ingresso |
| Voltaggio di ingresso di corrente alternata principale ((3 fase Y) 185 - 275 VAC, ((singola fase) 320 - 475 VAC, ((3 fase Y) |
| Corrente/fase CA ((a tensione nominale di uscita) (a seconda del tipo di modulo) 84-144 ARMS 4) | 28-48 ARMS 4) |
| Frequenza (default: intervallo di sincronizzazione) 47-53 e 57-63 Hz |
| Frequenza (impostabile: intervallo sincronizzato) 47-53 Hz, 57-63 Hz o entrambi (adattivo) |
| Fattore di potenza / THD > 0,99 a carico pari o superiore al 50% / < 3,5% |
| tensione nominale / gamma estesa (senza sovraccarico)3)102 - 145 VDC / 90 - 102 VDC |
| Corrente continua (massimo) 150 A / 216 A durante il sovraccarico (15 s) |
Fusibili in L e N, a spina calda, Varistor, a spina calda Caratteristiche di ingresso Input AC terminali a vite singole 10 mm2 per L1, L2, L3 o L1, L1, L1 + N & PE Connessione di ingresso DC in blocco al bullone M8 Connessione della batteria CC di massa al bullone M8 |
| Opzioni |
| Controllo e monitoraggio (cfr. scheda dati Smartpack2) Smartpack2, incluso il monitor di tipo 2 di base e di I/O industriale |
| Distribuzione AC a 1 polo (connessione in L direttamente su MCB) 1-18 pc, 2-20A, C o B | 1-18 pc, 2-20A, C o B |
| Distribuzione AC a 3 poli (connessione L1-L3 direttamente su MCB) | 1-6 pc, 2-20A, C o B |
