Sistema di alimentazione integrato Eltek 48Vdc 24Vdc 150A a 600A 5U a 8U Power Core per CC
TelecomunicazioniSistema di alimentazione con modulo ad alta efficienza FP2 48V 2000W FP2 48V 3000W

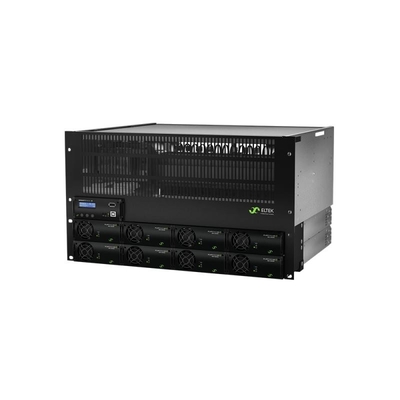

Si tratta di una configurazione integrata del sistema di alimentazione per telecomunicazioni, da 5U a 8U, da 150A a 600A in base alla quantità di raddrizzatori utilizzati nei sistemi.

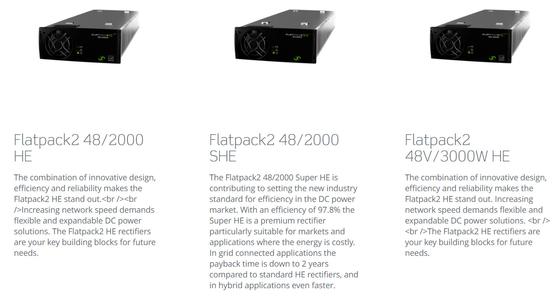

Eltek Flatpack2 Sistemi di alimentazione integrati con modulo ad alta efficienza FP2 2000he o FP2 3000HE o FP2 3000SHE. può inserire la tensione da 85-300Vac a 24Vdc di uscita o 48Vdc.
Soprattutto per FP2 48V 2000W, FP2 48V 3000W, che è preferibile per la maggior parte dei clienti quando acquistano un sistema di alimentazione per telecomunicazioni a 48Vdc.

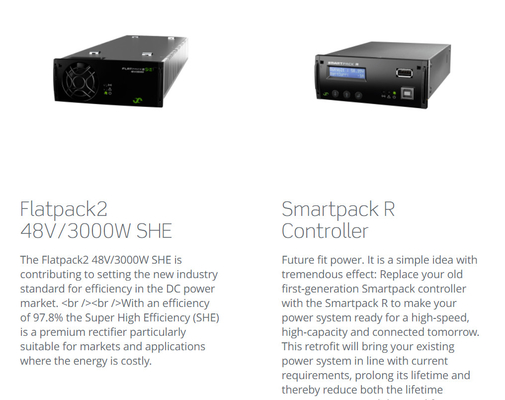

Il controller per questo sistema di alimentazione integrato e'il Smartpack R che e'l' ultimo nuovo design di Eltek.
Le distribuzioni di batterie possono essere prodotte su richiesta del cliente.
Dati tecnici:
| |
|
|
|
|
|
|
|
|
| Modello |
24VDC |
|
|
48VDC |
|
|
Numero della parte
(Configurazione del sistema di alimentazione Telecom)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| Modulo di potenza |
| Rettificatore Flatpack2 1) |
Flatpack2 24/1800 HE |
|
Flatpack2 48/2000 HE o SHE |
| DATI di ingresso |
| Voltaggio (intervallo) |
85-300 VAC |
|
|
85-300 VAC (modulo HE) 85-264 VAC (modulo SHE) |
| Frequenza |
45-66 Hz |
|
|
|
|
|
| Configurazione delle parti principali |
Individuale 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
| Connessione |
Blocchi terminali, massimo 16 mm2 |
|
|
|
|
| DATI di uscita |
| Voltaggio |
+24 VDC |
|
|
-48 VDC |
|
| Corrente (massima) |
600 A |
|
|
600 A |
|
|
| Distribuzione delle batterie |
|
| Numero di posizioni degli interruttori della batteria |
6x 100 A |
|
|
|
|
|
| LVBD |
Impostazione predefinita 300 A / 600 A |
|
Opzionale 150 A / 300 A / 500 A / 600 A |
| Distribuzione del carico |
|
| Numero di posizioni MCB di carico |
18x 18 mm o 9x 18 mm + 6x 27 mm |
|
|
|
| LVLD |
Opzionale 300 A / 600 A |
|
Opzionale 150 A / 300 A / 500 A / 600 A |
| Tipo di interruttore |
montato su rotaia DIN, larghezza 18 mm e 27 mm (13 mm su richiesta) |
|
| Controllo e controllo |
|
| Unità di controllo e monitoraggio 3) |
Smartpack R |
|
|
|
|
|
| Input |
6x ingressi digitali (per il monitoraggio delle apparecchiature esterne) |
|
| Prodotti |
6x relè di allarme |
|
|
|
|
|
| Altre specifiche |
|
| Isolamento |
3.0 kVAC
1.5 kVAC input alla terra
0.5 kVDC ️ uscita a terra
|
|
|
|
|
| Temperatura di funzionamento |
-40 a +60 °C [-40 a +140 °F] |
|
|
|
|
| Temperatura di conservazione |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| Dimensioni (W x D x H) 4) |
482 x 380 x H mm [19 x 14,9 x H inch] Altezza (H):
- 5U: 222 mm [8,8 pollici]
- 6U: 267 mm
|
482 x 380 x H mm [19 x 14,9 x H inch] Altezza (H):
- 5U: 222 mm [8,8 pollici]
- 6U: 267 mm
- 7U: 311 mm
- 8U: 356 mm
|
| Peso (esclusi i moduli) |
Circa 5 kg |
|
|
|
|
