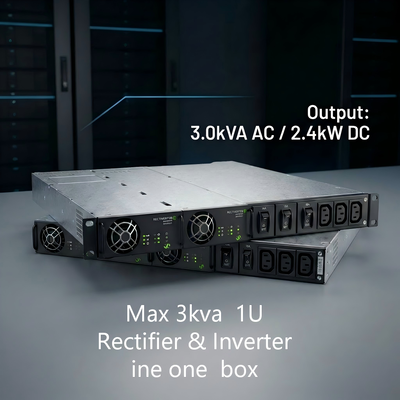

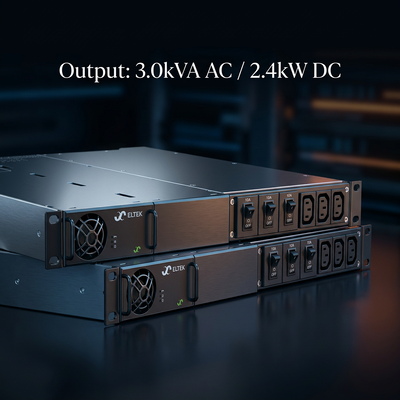

ELTEK CTOR0201.001 Sistema di alimentazione Rectiverter con 3.0kVA AC e 2.4kW 115V 230V in ingresso DC in sistema compatto 1U

Perché utilizzare il sistema Rectiverter CTOR0201.001 3KVA nei siti radio LTE/5G / piccoli data center?

I siti tradizionali necessitano di UPS separati per i carichi AC (WiFi, nodi in fibra) e di raddrizzatori per il DC (radio 48V). Il Rectiverter integra entrambi: durante un'interruzione di rete, il banco batterie 48VDC alimenta i carichi AC tramite l'inverter da 3kVA e contemporaneamente i carichi DC. Il suo design hot-pluggable e la capacità di sovraccarico del 150% (15s) garantiscono un uptime critico per i sistemi di antenne distribuite (DAS) e le apparecchiature a banda larga senza aggiungere uno scaffale inverter autonomo.

Qual è il vantaggio del "Rectiverter CTOR0201.001 rispetto a Inverter + Raddrizzatore Standard?"

Una configurazione di backup standard richiede unraddrizzatore (AC-DC) + inverter (DC-AC) + interruttore di trasferimento = spazio 2U~3U. IlCTOR0201.001 Rectivertersostituisce questo con un singolomodulo 1Uche gestisce la potenza bidirezionale (AC↔DC). Condivide la stessa architettura di controllo dei sistemi DC Eltek e supportal'operazione in parallelo con i raddrizzatori Flatpack2. Risultato: 50% di spazio rack in meno, meno punti di guasto e cablaggio semplificato per armadi SCADA di utility e segnalamento ferroviario.

Come selezionare il Rectiverter 1U 3kVA: CTOR0201.001 (230V) vs CTOR0201.004 (115V)?

La scelta del Rectiverter giusto dipende dagli standard AC regionali:

• CTOR0201.001:Predefinito230VAC(200-240V regolabile), 3kVA, 2400W DC, adatto per telecomunicazioni in Europa/Asia/Medio Oriente.

• CTOR0201.004:Predefinito115VAC(100-127V regolabile), 1,5kVA, 1200W DC, adatto per il Nord America.

  Entrambi condividono ilintervallo di ingresso 48VDC (40-58V)efattore di forma 1U 482x395x44mmcon prese IEC frontali e interruttori di carico. Assicurarsi che la tensione nominale del banco batterie 48V sia 53,5V (tipica) nell'intervallo di uscita DC regolabile 43-58V

Come installare il CTOR0201.001: Interruttori di carico, prese IEC e connessioni a bullone M6 DC?

Il sistemaCTOR0201.001(configurazione equivalente 241123.102) viene fornito coninterruttori di carico preinstallati (2 poli, 10A)e3 prese IEC320-C13 frontali

• Ingresso DC:Connessione bulk tramitebulloni M6(supporta fino a 64A continui, 90A di sovraccarico per 15s).

• Ingresso/Uscita AC:Morsetti a vite 6mm² per L, N, PE.

• Hot-Pluggable:Può essere inserito/rimosso sotto tensione (con cautela) in un rack attivo.

  Non è richiesto alcun controller per il trasferimento di base, ma è disponibile una porta RJ45 per l'integrazione Smartpack, se necessaria in futuro.

Parametri:

Specifiche tecniche: Integrazione/Standalone Eltek Rectiverter

Sistema Rectiverter 2U 6KVA disponibile a scelta

FAQ:

Domande sul sistema Rectiverter Eltek CTOR0201.001 3kVA

• D1: Il CTOR0201.001 carica le batterie?

  D2: La potenza di 4kW è simultanea?

• Il totale AC+DC è limitato a

  ; AC massimo 3kVA (2400W), DC massimo 2,4kW. Il carico AC ha la priorità in alcune configurazioni.D3: Può funzionare in parallelo senza controller?Può funzionare in parallelo con i raddrizzatori Flatpack2, ma per il parallelo sincronizzato dei Rectiverter, è consigliato un controller (Smartpack2).

• D4: Qual è il tempo di mantenimento prima del trasferimento?

  prima del passaggio alla modalità batteria/inverter.

• D5: 241123.102 è una configurazione valida?

  interruttori di carico e prese IEC specificati, nessun controller.
