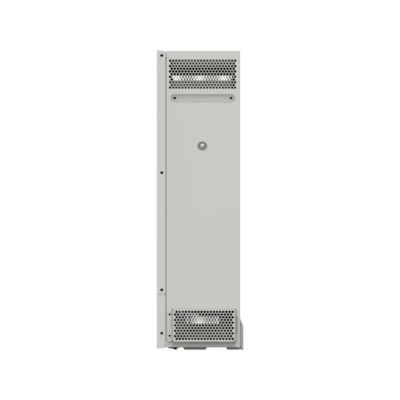

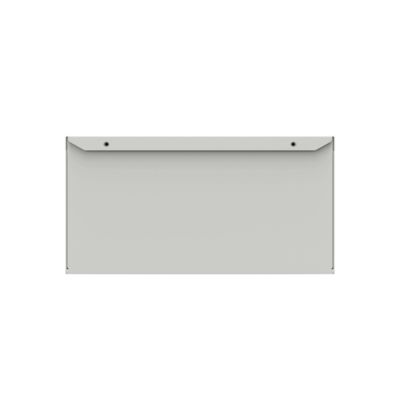

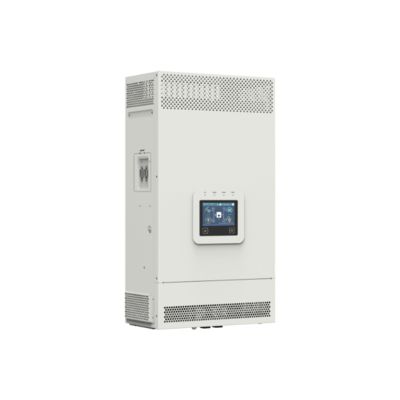

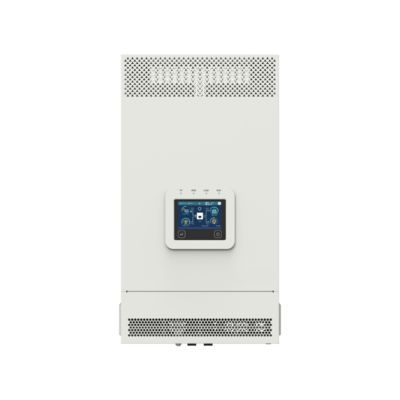

L'Inverter/Caricabatterie Serie UCP, una soluzione versatile e ad alta capacità, è progettato per soddisfare le esigenze di varie applicazioni, tra cui strutture residenziali, educative e sanitarie. Con modelli che vanno da 3500W a 5500W, questi inverter offrono una gestione dell'alimentazione stabile ed efficiente, supportando operazioni parallele sia monofase che trifase, ideali per le regioni con alimentazione elettrica irregolare.
Basandosi sui punti di forza del suo predecessore, la Serie UCP offre funzionalità avanzate come doppie uscite a onda sinusoidale pura, gestione intelligente dell'energia e compatibilità con più tipi di batterie. Inoltre, la sua capacità di corrente di ingresso PV Max. migliorata può ospitare fino a 20A per un singolo ingresso PV o 20A+20A per doppi ingressi PV, massimizzando l'utilizzo dell'energia solare e la flessibilità del sistema.
La serie è dotata di tecnologia DSP all'avanguardia, che garantisce una risposta rapida e un'elevata efficienza di conversione. Supportata da una protezione elettronica completa, la Serie UCP garantisce un funzionamento sicuro e affidabile, rendendola una scelta adattabile e affidabile per le moderne esigenze energetiche.
Specifiche
|
Modello
|
UCP3522-1250P20/C
|
|
Ingresso Utility
|
|
Tensione di Ingresso Utility
|
Da 176VAC a 264VAC (Predefinito)
Da 90VAC a 285VAC (Configurabile)
|
|
Frequenza di Ingresso Utility
|
Da 45Hz a 65Hz
|
|
Corrente di Carica Utility Massima
|
110A
|
|
Tempo di Risposta dell'Interruttore
|
Tempo di Risposta dell'Interruttore – Da Inverter a Utility: 10ms
Tempo di Risposta dell'Interruttore – Da Utility a Inverter (quando la potenza del carico è superiore a 100W): 20ms
|
|
Uscita Inverter
|
|
Potenza Nominale Inverter (@30℃)
|
3500W
|
|
Potenza di Picco Transitoria di 3 secondi
|
7000W
|
|
Tensione di Uscita Inverter
|
220/230VAC±3%
|
|
Frequenza Inverter
|
50/60Hz±0.2%
|
|
Forma d'Onda della Tensione di Uscita
|
Onda sinusoidale pura
|
|
Fattore di Potenza del Carico
|
0.2－1 (VA ≤ Potenza di uscita nominale)
|
|
THDu (Distorsione Armonica Totale della Tensione)
|
≤3%
|
|
Efficienza Massima del Carico
|
92%
|
|
Efficienza Massima dell'Inverter
|
94%
|
|
Carico Principale Massimo
|
3500W
|
|
Carico Secondario Massimo
|
3500W
|
|
Tensione di Interruzione dell'Uscita Principale
|
Uguale a “Tensione di Avviso di Sottotensione”
|
|
Tensione di Interruzione dell'Uscita Secondaria
|
Uguale a “Tensione di Disconnessione per Bassa Tensione”
|
|
Tensione di Riconnessione Doppia Uscita
|
Uguale a “Tensione di Riconnessione per Bassa Tensione”
|
|
Regolatore Solare
|
|
Tensione a Circuito Aperto Massima PV
|
500V (Alla temperatura ambiente minima di funzionamento)
440V (A 25℃)
|
|
Intervallo di Tensione MPPT
|
Da 85V a 450V
|
|
Numero di MPPT
|
1
|
|
Corrente di Ingresso Massima PV
|
20A
|
|
Corrente di Cortocircuito Massima PV
|
22A
|
|
Potenza di Ingresso Massima PV
|
4200W
|
|
Corrente di Carica Massima PV
|
120A
|
|
Efficienza Massima MPPT
|
≥99.5%
|
|
Batteria
|
|
Tensione Nominale della Batteria
|
24VDC
|
|
Intervallo di Tensione di Lavoro della Batteria
|
Da 20.4VDC a 32.0VDC
|
|
Corrente di Carica Massima della Batteria
|
120A
|
|
Altri
|
|
Perdite a Vuoto
|
≤1.5A
|
|
Condizione di prova: Utility, PV e Carico sono scollegati, uscita AC è ON, ventola si ferma, ingresso @24V
|
|
Corrente di Standby
|
≤1.1A
|
|
Condizione di prova: Utility, PV e Carico sono scollegati, uscita AC è OFF, ventola si ferma, ingresso @24V
|
|
Comunicazione con BMS
|
RS485
|
|
Comunicazione con il Portale
|
RS485
|
|
Funzione Parallela
|
Sì, 12 unità di serie, 16 unità al massimo
|
|
Intervallo di Temperatura di Lavoro
|
Da -20℃ a +50℃ (Quando la temperatura ambiente supera i 30℃, la potenza di uscita effettiva viene ridotta in modo appropriato)
|
|
Intervallo di Temperatura di Stoccaggio
|
Da -25℃ a +60℃
|
|
Custodia
|
IP20 (Con KIT ANTIPOLVERE)
|
|
Umidità Relativa
|
< 95% (N.C.)
|
|
Altitudine
|
<4000M (Se l'altitudine supera i 2000 metri, la potenza di uscita effettiva viene ridotta in modo appropriato)
|
|
Certificazioni e Standard
|
IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368
|
|
Parametri Meccanici
|
|
Dimensioni (Lunghezza x Larghezza x Altezza)
|
590mm × 300mm × 163mm
|
|
Dimensioni di Montaggio (Lunghezza x Larghezza)
|
568mm × 245mm
|
|
Dimensione del Foro di Montaggio
|
Φ9mm/Φ10mm
|
|
Peso Netto
|
13.8Kg
|
