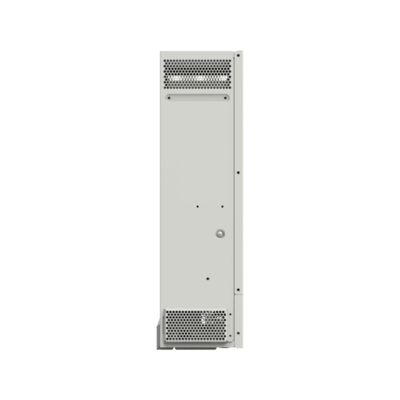

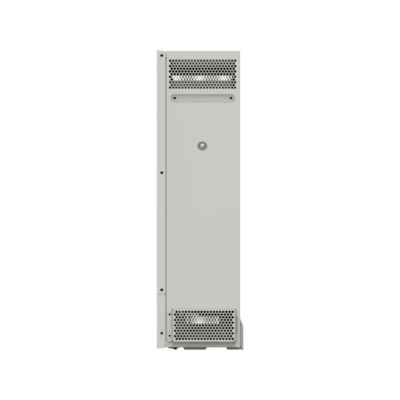

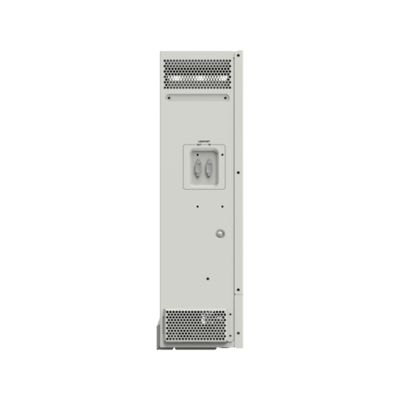

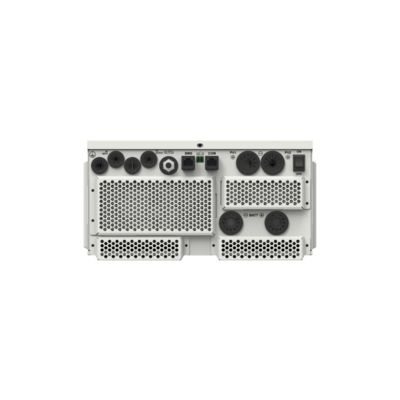

Invertitore/caricabatterie della serie KP: fornisce una potenza robusta da 3500 a 5500W per applicazioni off-grid e di backup versatili e affidabili

Modello

KP3542-AH0650P20PS/C

KP3542-AH0650P20NS/C

KP5542-AH1050P20PD/C

KP5542-AH1050P20ND/C

KP5542-AH1050P20PS/C

KP5542-AH1050P20NS/C

Ingresso di rete

Tensione di ingresso di rete

176VAC - 264VAC (predefinito)
90VAC - 285VAC (configurabile)

Frequenza di ingresso di rete

45Hz - 65Hz

Corrente massima di carica di rete

60A

100A

Tempo di risposta dello switch

Tempo di risposta dello switch - Inverter a rete: 10 ms
Tempo di risposta dello switch - Rete a inverter (quando la potenza del carico è superiore a 100W): 20 ms

Uscita inverter

Potenza nominale inverter (@30°C)

3500W

5500W

Potenza di uscita transitoria di picco di 3 secondi

7000W

8500W

Tensione di uscita inverter

220/230VAC±3%

Frequenza inverter

50/60Hz±0.2%

Forma d'onda della tensione di uscita

Onda sinusoidale pura

Fattore di potenza del carico

0.2-1(VA ≤ Potenza di uscita nominale)

THDu (Distorsione armonica totale della tensione)

≤3% (carico resistivo 48V)

Efficienza massima del carico

92%

Efficienza massima dell'inverter

94%

Funzione parallela

Sì, 12 unità standard, massimo 16 unità

NO

Sì, 12 unità standard, massimo 16 unità

NO

Sì, 12 unità standard, massimo 16 unità

NO

Controller solare

Tensione massima a circuito aperto PV

500V (alla temperatura minima dell'ambiente operativo)
440V (a 25°C)

Intervallo di tensione MPPT

85V - 400V

Numero di MPPT

1

2

1

Corrente di ingresso massima PV

Unidirezionale, 16A

Bidirezionale, 2 x 16A

Unidirezionale, 16A

Corrente di cortocircuito massima PV

Unidirezionale, 18A

Bidirezionale, 2 x 18A

Unidirezionale, 18A

Potenza di ingresso massima PV

4000W

2 x 3000W

5000W

Corrente di carica massima PV

60A

100A

100A

Efficienza massima MPPT

≥99.5%

Batteria

Tensione nominale batteria

48VDC

Intervallo di tensione di lavoro della batteria

43.2VDC - 64.0VDC

Corrente massima di carica della batteria

60A

100A

100A

Altro

Perdite a vuoto

≤0.8A

≤1.1A

≤1.1A

Condizione di prova: rete, PV e carico scollegati, uscita AC accesa, ventola spenta, @48V in ingresso

Condizione di prova: rete, PV e carico scollegati, uscita AC accesa, ventola spenta, @48V in ingresso

Condizione di prova: rete, PV e carico scollegati, uscita AC accesa, ventola spenta, @48V in ingresso

Corrente di standby

≤0.6A

≤0.8A

≤0.8A

Condizione di prova: rete, PV e carico scollegati, uscita AC spenta, ventola spenta, @48V in ingresso

Condizione di prova: rete, PV e carico scollegati, uscita AC spenta, ventola spenta, @48V in ingresso

Condizione di prova: rete, PV e carico scollegati, uscita AC spenta, ventola spenta, @48V in ingresso

Comunicazione con BMS

RS485

Comunicazione con portale

RS485

Intervallo di temperatura di lavoro

-20°C - +50°C (Quando la temperatura ambiente supera i 30°C, la potenza di uscita effettiva viene ridotta in modo appropriato)

Intervallo di temperatura di stoccaggio

-25°C - +60°C

Involucro

IP20 (con kit antipolvere)

Umidità relativa

<95% (N.C.)

Altitudine

<4000M (Se l'altitudine supera i 2000 metri, la potenza di uscita effettiva viene ridotta in modo appropriato)

Certificazioni e standard

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

Parametri meccanici

Dimensioni (Lunghezza x Larghezza x Altezza)

534mm × 300mm × 163mm

590mm × 300mm × 163mm

590mm × 300mm × 163mm

Dimensioni di montaggio (Lunghezza x Larghezza)

512mm × 245mm

568mm × 245mm

568mm × 245mm

Dimensioni foro di montaggio

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Peso netto

12.7Kg

12.2Kg

15.5Kg

14.7Kg

14.8Kg

14.2Kg
