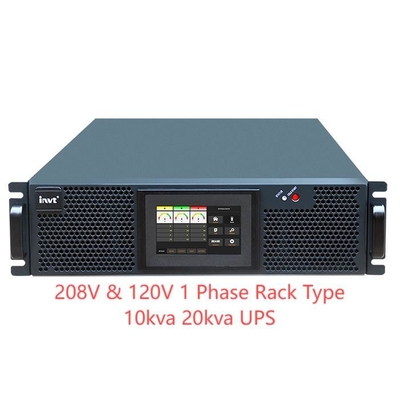

| Modello |
HR33010CL |
HR33020CL |
| Classificazione di potenza |
10 kVA |
20 kVA |
| Input doppio |
Norme |
| Input principale |
|
|
| Sistema di griglia |
3 fasi + neutrale + terra |
| Tensione di ingresso nominale |
200/208/220VAC (linea-linea) |
| Frequenza nominale |
50/60 Hz |
| Intervallo di tensione di ingresso |
166~261Vac (linea-linea), carico pieno
125V~166Vac (Line-Line), il carico diminuisce linearmente in base alla tensione di fase min |
| Intervallo di frequenza di ingresso |
40 Hz 70 Hz |
| Fattore di potenza di ingresso |
> 0.99 |
| Corrente di ingresso THDi |
< 4% (carico lineare completo) |
< 3% (carico lineare completo) |
| |
|
| Input di bypass |
|
|
| Tensione di bypass nominale |
200/208/220VAC (linea-linea) |
| Frequenza nominale |
50/60 Hz |
| Intervallo di tensione di bypass |
Selezionabile, per impostazione predefinita -20%+15%
Aumento limitato: +10%, +15%, +20%, +25%
Limitazione al ribasso: -10%, -15%, -20%, -30%, -40% |
| Intervallo di frequenza di bypass |
Selezionabile, ±1Hz, ±3Hz, ±5Hz |
| Supercarico di bypass |
125% Operazione a lungo termine
130% per 10 minuti.
150% per 1 minuto
400% per gli 1.
> 400%, meno di 200 ms |
| |
|
| Prodotto |
|
| Tensione nominale dell'inverter |
200/208/220VAC (linea-linea) |
| Frequenza nominale |
50/60 Hz |
| Fattore di potenza di uscita |
0.9 |
| Precisione della tensione |
± 1% per il carico di equilibrio; ± 1,5% per il carico di squilibrio |
| Risposta transitoria |
< 5% per il carico passo (20% - 80% - 20%) |
| Rilancio transitorio |
< 30 ms per il carico a passaggio (0% - 100% -0%) |
| Voltaggio di uscita THDu |
< 1%, carico lineare;
< 5,5%, carico non lineare |
< 1,5%, carico lineare;
< 6%, carico non lineare |
| Fattore di crest |
3:1 |
| Sovraccarico dell'inverter |
110% per 60 minuti;
125% per 10 minuti;
150% per 1 minuto;
> 150% per 200 ms |
| Regolamento della frequenza |
50/60Hz±0,1% |
| Distanza sincronizzata |
Impostabile, ±0,5Hz ±5Hz, predefinito ±3Hz |
| Velocità di svolta sincronizzata |
Impostabile, 0,5 Hz/S 3 Hz/S, predefinito 0,5 Hz/S |
| |
|
| Batteria e caricatore |
|
|
| Voltaggio nominale della batteria |
± 120VDC |
| Numero della batteria |
20 pezzi |
| Precisione della tensione del caricatore |
± 1% |
| Potenza del caricatore |
Fino al 20% *Potenza attiva di uscita |
| Avvio a freddo della batteria |
Norme |
| |
|
| Efficienza |
|
| Modalità normale |
> 93% |
> 93,5% |
| Modalità ECO |
98% |
| Modalità batteria |
> 92,5% |
> 93% |
| |
|
| Sistema |
|
| Visualizzazione |
LCD+LED + touch screen |
| Interfaccia |
Standard:RS232, RS485, contatto a secco programmabile |
| Opzione |
SNMP, kit parallelo e USB |
SNMP, kit parallelo e USB, LBS |
| |
|
| Ambiente |
|
| Classe IP |
IP 20 |
| Temperatura di funzionamento |
0 °C 40 °C |
| Temperatura di conservazione |
-40 ∼ 70 °C |
| Umidità relativa |
Non condensante |
| Rumore (1 metro) |
65 dB @ 100% di carico, 62 dB @ 45% di carico |
| Altezza |
< 1000 m. Entro 1000 m a 2000 m, tasso di potenza dell'1% per ogni salita di 100 m |
| |
|
| Dati fisici |
|
| Dimensione del modulo ((W*D*H, mm) |
485*750*130 |
| Peso del modulo (kg) |
25 kg |
30 kg |
