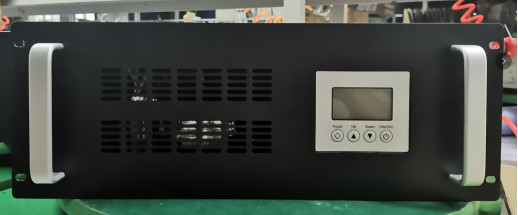

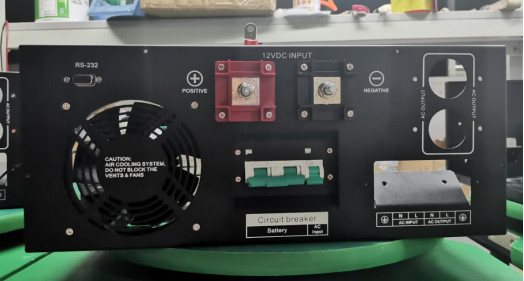

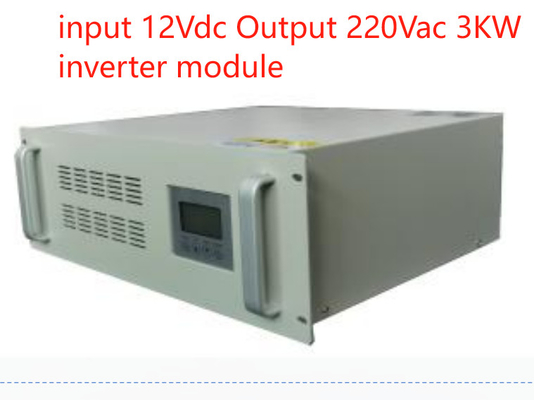

La serie ST-3KW e'un nuovo inverter ad onde sinusoidali, espandibile e personalizzabile.
progettato specificamente per applicazioni montate su rack da 19 pollici nel campo della comunicazione.
Ospitato in un telaio rack da 19 pollici 4RU, dispone di una nuova generazione di soluzione a doppio ingresso con 220V AC
e ingressi di corrente continua a 12 V.
Questo colma il divario tra le tradizionali sorgenti di alimentazione UPS e i comuni inverter a onde sine pure,
fornire una fonte di alimentazione altamente affidabile per carichi critici di comunicazione.
Dotato di doppia tecnologia di controllo intelligente, offre prestazioni eccellenti.
L'inverter ha più modalità di funzionamento, come la modalità di rete, la modalità di risparmio energetico e
Il dispositivo dispone di una porta di comunicazione RS232
per una facile connessione ai sistemi di monitoraggio.
e lo stato operativo chiaramente.
L'unità è dotata di una serie di dispositivi di protezione, tra cui protezione contro il breve carico, protezione contro il sovraccarico,
Protezione della batteria da sovra-/sotto tensione, protezione da sovra-corrente e protezione da sovra-temperatura.
La potenza di uscita pura delle onde sinusoidiche (T.H.D < 3%) garantisce un'efficacia superiore a quella di una corrente continua.
alimentazione a corrente alternata stabile e di alta qualità e conversione senza soluzione di continuità tra fonti di alimentazione a corrente alternata e a corrente continua,
con un tempo di commutazione inferiore a 6 ms, è ottenuto mediante un interruttore statico integrato.
Caratteristiche principali:
Standard 19” Rack mount 4RU Chassis;
True sine wave output (T.H.D < 3%);
Il parametro dell'apparecchiatura di visualizzazione LCD in tempo reale, stato di funzionamento
¢ chiaro a colpo d'occhio;
¢ tecnologia di controllo intelligente a doppia CPU, prestazioni eccellenti;
la modalità di rete/la modalità di risparmio energetico/la modalità batteria può essere impostata, l'applicazione è flessibile;
Portata di comunicazione RS232;
¢ Autotest di accensione, avvio di uscita morbido, riavvio automatico mentre l'ac o la corrente continua si ripristinano;
Funzionalità di interruttore automatico: corrente continua a corrente alternata, bypass corrente alternata, inferiore a 6 ms;
- monitoraggio in tempo reale dello stato di funzionamento del sistema,allarme acustico e visivo;
¢ registrare il messaggio di allarme storico e poterlo consultare;
Build in voltage regulator Stabilize AC voltage;
¢ Disponibilità di bypass di manutenzione/DC;
Protezione: protezione contro il corto carico, protezione contro il sovraccarico, protezione contro il sovraccarico della batteria
Parametri:
| Dati tecnici |
| Modello |
TF12/220-3000 W |
| Input |
| Voltaggio di ingresso CA |
170 ~ 270 VAC (220V)Norma) |
| Interruttore AC |
13.63A MCB |
| Voltaggio di ingresso della batteria |
12Vdc |
| Intervallo di tensione della batteria |
10-15Vdc |
| Interruttore di ingresso della batteria |
250@MCB |
| Frigorifero |
Affreddamento a forza |
| Corrente di ingresso di corrente continua |
300A Max |
| Frequenza di uscita |
50 Hz±0,1% |
| SULTITUTO |
| Capacità di produzione nominale |
3000 W |
| Voltaggio di uscita nominale |
220VAC (modalità inverter) |
| Corrente di uscita nominale |
13.63A |
| Intervallo di tensione di uscita |
220Vac ((Tolleranza ± 5% @modalità inverter) |
| Scatena di uscita AC |
NEMA L5-30R*2 |
| Efficienza della produzione |
85~90% (modalità inverter) |
| Frequenza di uscita |
50 Hz |
| Intervallo di frequenza |
47-53 Hz |
| Ondata di uscita |
Onda sinusoidale pura |
| THD |
≤ 3% (carico di linea) |
| Tempo di commutazione (passando in modalità inverter) |
≤ 6 ms (con carico) |
| FUNZIONE PROTECTIVA |
| AC sotto protezione dell'interruttore di tensione |
≤ 170Vac (tensione di contraccolpo ≥ 10Vac) |
| Protezione dell'interruttore AC/Volt |
≥ 280 AC |
| Soprattemperature |
Si'(interruttore automatico) |
| Batteria sotto il punto di protezione della tensione |
≤ 85 |
| Alarme a bassa tensione |
120,6±0.5 |
| OOutput Protezione da sovra corrente |
| Capacità di sovraccarico |
Continuare a lavorare 30s @ sovraccarico 110% ~ 120% |
| Capacità di sovraccarico |
Continua a lavorare 300ms @ sovraccarico 160% |
| Protezione da sovra-temperatura |
- Sì, sì. |
| Protezione da cortocircuito |
Sì (non effettuare la prova con AC Connect) |
| Protezione della connessione inversa |
- Sì, sì. |
| OVP di uscita |
≥ 140VAC ((modalità inverter) |
| Alarme di bassa tensione di uscita |
≤ 85 VAC (modalità inverter) |
| Sicurezza ed EMC |
| Resistenza dielettrica ((AC-Chassis) |
3500Vdc/10mA/1min. Nessun flashover, nessun guasto, nessun arco (solo priorità di ingresso CA) |
| Forza dielettrica (DC-Chassis) |
750Vdc/10mA/1min. Nessun flash, nessun guasto.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 e IEC 61000-6-4 |
|
RoHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| SOSTENZIONE DELLA TESTA AMBIENTALE |
| Temperatura ambiente. |
0~ +40°C |
| Funzionamento ad alta temperatura |
40±2°C (carico nominale 24 ore) |
| Funzionamento a bassa temperatura |
0 ± 2°C (carico nominale 24 ore) |
| Immagazzinamento ad alta temperatura |
50 ± 2 °C, 24 ore |
| Immagazzinamento a bassa temperatura |
-150±2°C, 24 ore |
| Umidità |
0~90%, Nessuna condensazione di umidità |
| Altitudine di esercizio (m) |
Altitudine Potenza massima fino a 2000 m. -2% / 100 m, altitudine massima 5000 m |
| Comunicazione |
| Rs 232 |
- Sì, sì. |
| Display LCD |
|
Lo stato dell' LCD
|
Input e output tensione, frequenza, corrente di uscita, tempo, carico, ecc.
|
|
Stato dell'inverter
|
Correnti normali, inverter normali, batterie sotto tensione e sovraccarico di uscita ecc.
|
| Misurazione |
| Dimensione W*D*H(mm) |
484*452*176 mm |
Colori possono essere grigi o bianchi.
