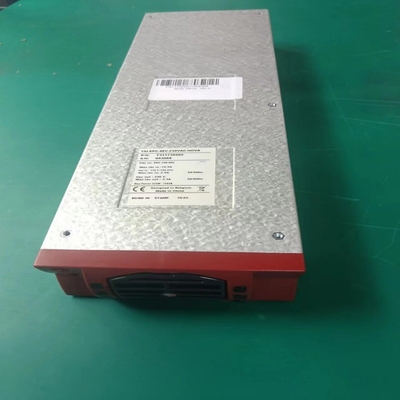

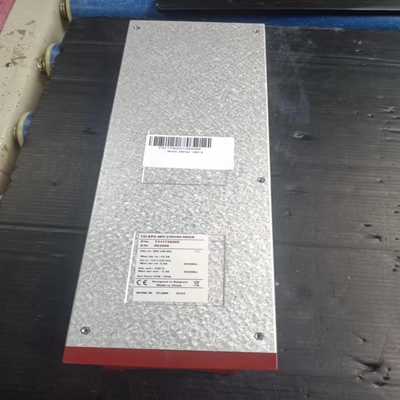

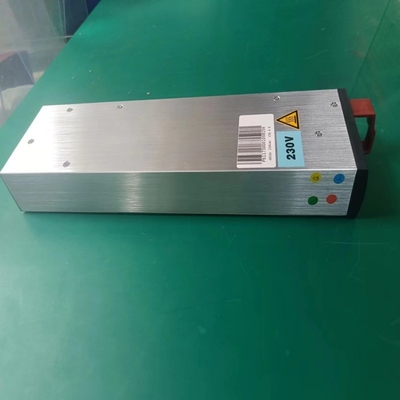

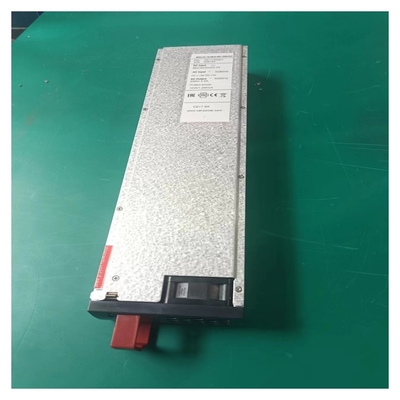

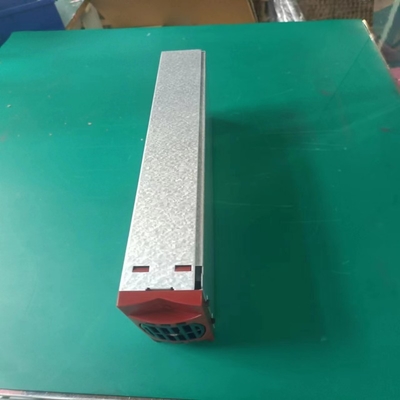

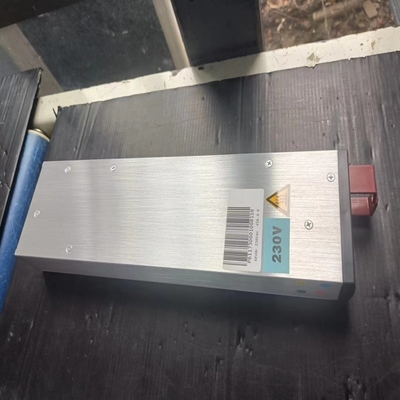

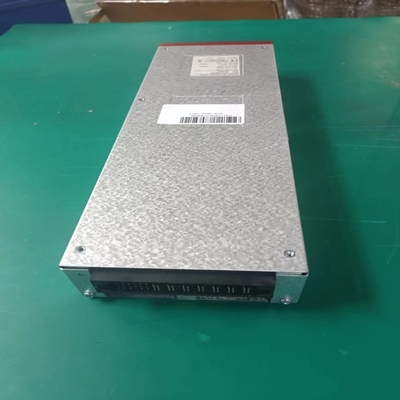

| | 48/230 |
| GENERALE |
| EMC (immunità) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 |
| EMC (emissione) (classe) | EN55022(A) |
| Sicurezza | EN62040-1 |
| Raffreddamento/Isolamento | Forzato / Raddoppiato |
| MTBF | 200.000 ore (MIL-217IF) |
| Efficienza (tipica): Potenza migliorataer conversione / on linea | 93% / 89% |
| Dielettrico forza DC/AC | 4300 Vcc |
| VERO Sistemi ridondanti – compliant | 3 livelli di disconnessione sulle porte di alimentazione CA in uscita e CC in ingresso
4 livelli di disconnessione su AC in porto |
| RoHS | Compiacente |
| Vibrazione | GR63 vibrazioni da ufficio da 0 a 100 hz-0,1 g / vibrazioni da trasporto 5-100 Hz 0,5 g da 100 a 500 hz-1,5 g / Test di caduta |
| Condizioni operative | Progettato per l'installazione in un ambiente IP20 o IP21.
Se installato in un ambiente polveroso o corrosivo, è necessario adottare misure adeguate (filtraggio dell'aria,...). |
| Altitudine Sopra mare senza de-valutazione | < 1500 m / declassamento > 1500 m – 0,8 % ogni 100 m |
| Ambiente/magazzinaggio temperatura/relativo umidità | da -20 a 50 °C / da -40 a 70 °C / 95 %, senza condensa |
| Materiale (involucro) | Acciaio rivestito-ALU ZINCO |
 |
| Potenza di uscita nominale (VA) / (W) | 750 VA / 525 W |
| Capacità di sovraccarico di breve durata | 135 % (15 secondi) 105 % permanente nell'intervallo T° |
| Fattore di potenza del carico ammissibile | Piena potenza nominale da 0 induttivo a 0 capacitivo |
| Interno temperatura gestione E interruttore spento | / |
| DC SPECIFICHE DI INGRESSO |
| Tensione nominale (CC) | 48 V |
| Intervallo di tensione (DC) | 40 - 60 V |
| Corrente nominale (a48 Vcc e 525 W produzione) | 12,5 A |
| Corrente massima in ingresso (per 15secondo) / tensione ondulazione | 22 A/< 2 mV |
| Limiti della tensione di ingresso | / |
| AC SPECIFICHE DI INGRESSO |
| Voltaggio nominale (AC) | 220/230/240 V 1P o 3P (Min 3 ripiani per 3P) |
| Intervallo di tensione (AC) | 150 - 265 V |
| Brownout | da 150 a 185 V |
| 438 W a 150 Vca |
| Energia fattore | > 99% |
| Gamma di frequenza (selezionabile) / syintervallo di sincronizzazione | 50 – 60 Hz / gamma 47 – 53 Hz / 57 – 63 Hz |
| SPECIFICHE DELL'USCITA CA |
| Tensione nominale (CA*) | 220/230/240 V |
| Frequenza / frequenza securazia | 50 - 60Hz/0,03% |
| Distorsione armonica totale (resistivo carico) | <3% |
| Impatto del carico tempo di recupero | 0,4 ms |
| Accendi ritardo | Da 20 s a 40 s a seconda del numero di moduli installati |
| Corrente nominale | 3,25 A |
| Cresta fattore A nominale energia | 2,5:1 |
| Con gestione del cortocircuito e proteggereSU |
| Cortocircuito eliminato tucapacità p | 9 x In per 20 msec - Disponibile mentre la rete è disponibile sulla porta di ingresso CA Con controllo e gestione della grandezza |
| Corrente di cortocircuito dopo la cancellazione su Capacità | 1,89 pollici |
| IN TRASFERIMENTO PRESTAZIONE |
| Massimo. interruzione di tensione/tensione transitoria totale drazione (max) | 0 secondi / 0 secondi |
| SEGNALAZIONE E SUPERVISIONE |
| Display | LED sinottico |
| Uscita/supervisione allarmi | Contatti puliti sullo scaffale/Utilizzare dispositivi opzionali |
| Remoto SU/spento | Sul terminale posteriore dello scaffale tramite T2S ETH |
