L'inverter a connessione parallela modulare BWT1500 seriale 220Vdc & 220Vdc è un dispositivo di inversione che converte l'alimentazione 220V dc/220Vdc fornita dall'alimentatore CC di comunicazione in alimentazione CA sinusoidale a 220V/50Hz. Attraverso la conversione sull'alimentazione CC in ingresso, l'inverter a onda sinusoidale pura offre agli utenti alimentazione CA stabile e non distorta. In caso di interruzione di corrente nei luoghi di lavoro, offre ai dispositivi chiave l'alimentazione con tensione e frequenza di uscita flessibili.
Caratteristica
Controllo digitale: adotta la tecnologia DSP a 32 bit completamente digitale e SPWM ad alta frequenza, caratterizzata da una forte capacità anti-interferenza, velocità di calcolo elevata, elevata intelligenza, precisione di controllo accurata e forma d'onda di uscita pura

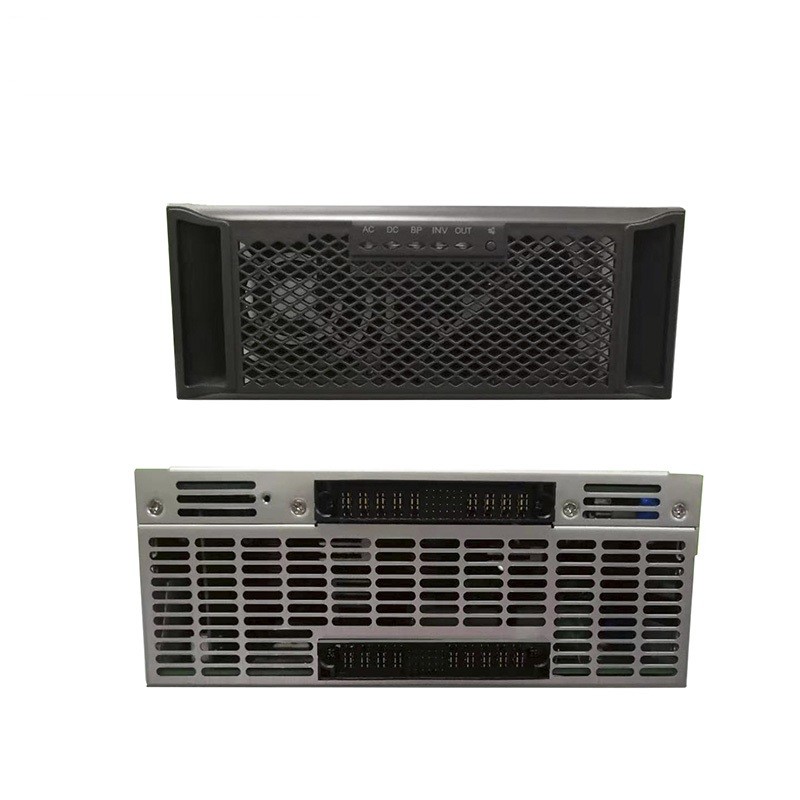

Design ridondante parallelo N+1: può formare un sistema di alimentazione ridondante parallelo N+1. I moduli sono di backup l'uno all'altro, con elevata affidabilità e configurazione flessibile. Ampio display LCD digitale 128*64 con informazioni sui dati, 4 display a LED in funzione;
Nessuna tecnologia parallela master-slave: il funzionamento e la connessione parallela di ogni modulo sono controllati indipendentemente dal DSP integrato, nessun singolo punto di guasto, flusso indipendente tra i moduli.

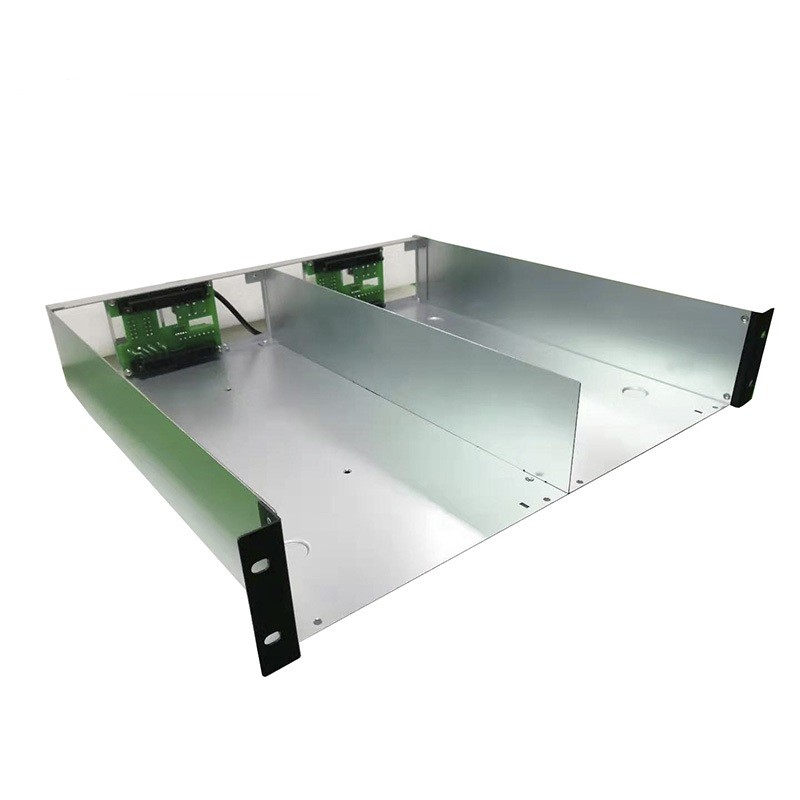

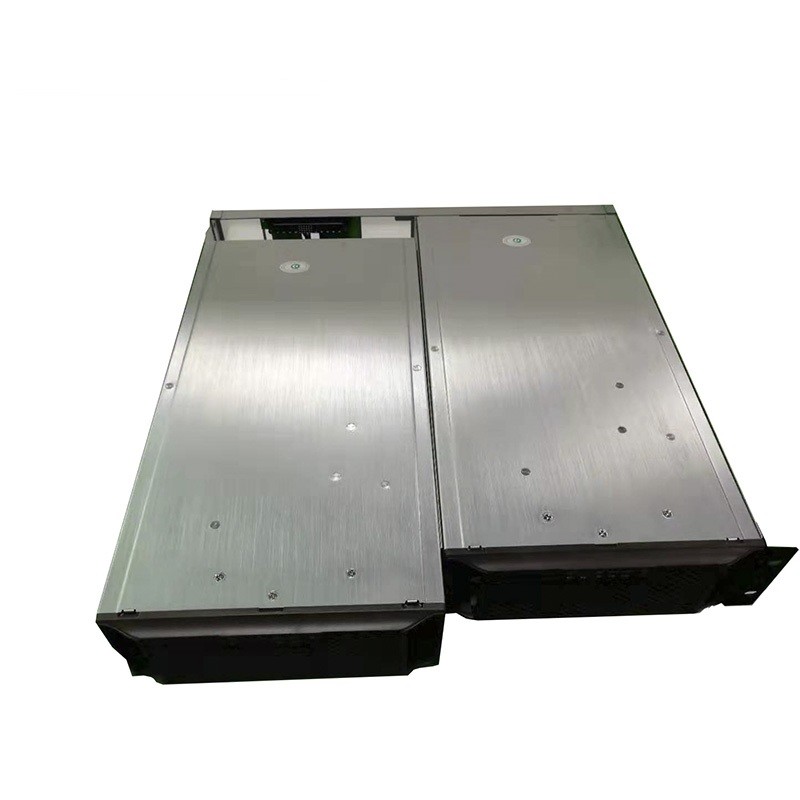

Con hot plugging: non è necessario impostare alcun parametro e operazione, plug and play, il modulo entra automaticamente nello stato di funzionamento normale, la manutenzione e la sostituzione sono semplici e veloci.
Bypass integrato nel modulo: gli utenti possono scegliere la priorità dell'inverter o la priorità del bypass
Gestione del monitoraggio: pannello indicatori, allarme acustico e luminoso di guasto, interfaccia di comunicazione RS485 e contatto a secco di guasto.
Funzione di protezione: ha le funzioni di sovratensione in ingresso, sovratensione in uscita, sovratemperatura, cortocircuito e così via.
Elevata densità di potenza: design a larghezza 1/2 19〞, il volume è solo la metà della larghezza dell'inverter convenzionale, risparmiando spazio e comodo parallelo.
Specifica
| Dati tecnici |
| Modello |

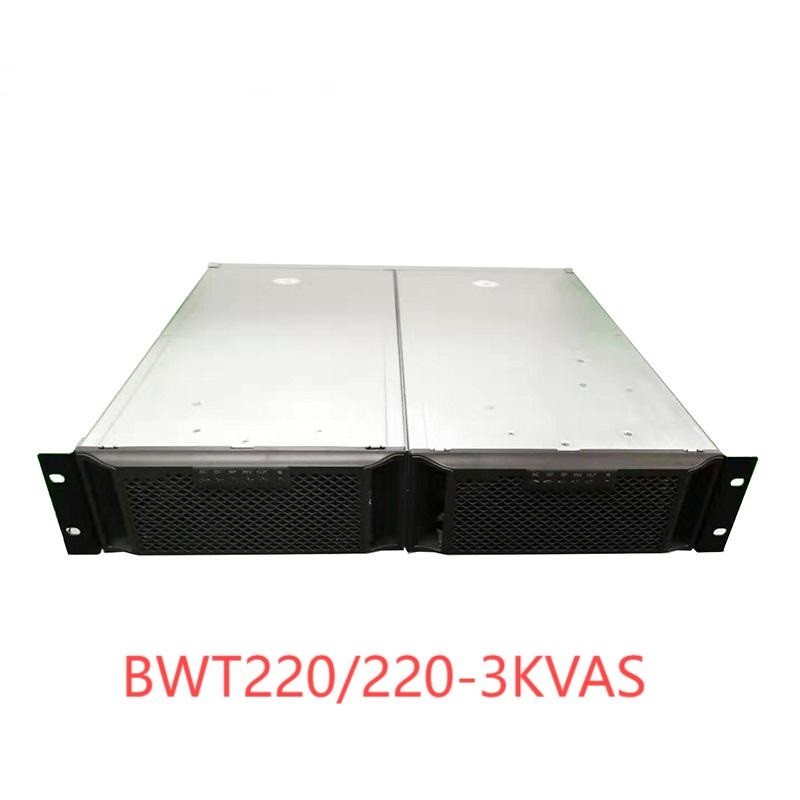

BWT220/220-3KVAS |
| INGRESSO |
| Tensione di ingresso CC |
220Vdc |
| Corrente di ingresso CC |
13.6Max |
| Intervallo di tensione di ingresso CC |
190-270V |
| Backfill NCorrente di rumore |
≤10% |
| PF |
0.8 |
| INGRESSO BY-PASS CA |
| Intervallo di tensione di ingresso |
270V-190V(±10Vac) |
| Corrente nominale di ingresso |
13.6A |
| Tempo di trasferimento |
<12ms |
| USCITA |
| Capacità di uscita |
3000VA |
| Capacità di uscita nominale |
2400W |
| Tensione di uscita nominale |
220VAC |
| Corrente di uscita nominale |
10.9A |
| Intervallo di tensione di uscita |
220Vac(Tolleranza ±1.5% ) |
| Efficienza di uscita |
≥85% |
| Frequenza di uscita |
50Hz |
| Intervallo di frequenza |
43~67Hz |
| Onda di uscita |
Onda sinusoidale pura |
| THD |
≤3% (Carico di linea) |
| Tempo di commutazione (Modalità bypass a inverter) |
≤12ms (Con carico) |
| Intervallo di frequenza di uscita |
50±0.1% o 60±0.1% |
| Dinamico Risposta Tempo |
5%(carico 0←→100%) |
| PF |
0.8 |
| Protezione da sovracorrente in uscita |
| Capacità di sovraccarico |
Funzionamento continuo 10min @105% |
| Capacità di sovraccarico |
Funzionamento continuo 1min @ 125% |
| Protezione da sovratemperatura |
Sì |
| Protezione da cortocircuito |
Sì (Non testare sotto collegamento CA) |
| Protezione da collegamento inverso |
Sì |
| PRESTAZIONI DEL TEST AMBIENTALE |
| Temperatura ambiente |
-20~ +50℃ |
| Funzionamento ad alta temperatura |
50±2℃ (carico nominale 24H) |
| Funzionamento a bassa temperatura |
-20±2℃ (carico nominale 24H) |
| Stoccaggio ad alta temperatura |
80±2 ℃,24H |
| Stoccaggio a bassa temperatura |
-40±2℃,24H |
| Umidità |
0~90%,Nessuna condensa di umidità |
| Altitudine operativa (m) |
Altitudine Piena potenza fino a 2000 m. derating -2% / 100 m, altitudine massima 5000 m |
| MODALITÀ PARALLELA |
| Quantità parallele massime |
8 unità |
