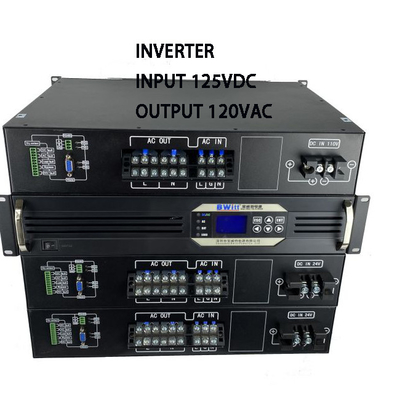

Gli inverter a onda sinusoidale pura della serie DT-1000 sono una nuova espansione di BWITT
personalizzare l'inverter. Questa serie è un contenitore rack professionale da 19” con a
ampia gamma di opzioni per adattarsi alle applicazioni.
Descrizione:
Questo tipo di inverter per montaggio su rack con una nuova generazione di soluzioni inverter a doppio ingresso
progettato per il campo delle applicazioni di comunicazione, adatto per l'alto
affidabilità del sistema di comunicazione. La soluzione è dotata di alimentazione a 230V AC
alimentazione e ingresso di alimentazione a 24 V CC, che colma il divario tra l'alimentazione UPS tradizionale
fornitura e soluzioni comuni di inverter a onda sinusoidale pura.
Utilizza una nuova struttura di progettazione che aiuta gli utenti a fornire AC pura, stabile e duratura
alimentazione per carichi critici e ha la stessa elevata affidabilità del sistema di alimentazione CA.
Le caratteristiche di progettazione dell'inverter a onda sinusoidale pura di comunicazione dedicata garantiscono
la conversione senza soluzione di continuità tra l'alimentazione CA e CC, quasi nessuna conversione
ritardo e incorporare l'interruttore statico.
Caratteristiche principali:
Montaggio su rack standard da 19 pollici2 chassis RU;
Uscita onda sinusoidale reale (THD < 3%)；
Informazioni sui dati del display LCD digitale di grandi dimensioni 128 * 64, funzionamento a 4 display a LED;
5 vie Contatto pulito per il sistema (guasto ingresso CC, guasto ingresso CA, sovraccarico
informazioni, informazioni bypass e guasto uscita)；
RS232 e RS485 e porta di comunicazione SNMP opzionale；
Autotest all'accensione, avvio graduale dell'uscita, avvio del riavvio automatico durante il ripristino di CA o CC;
Funzione di commutazione automatica: da CC a CA, bypass CA, inferiore a 5 ms;
Monitoraggio in tempo reale dello stato operativo del sistema, Allarme acustico e visivo;
Registra lo storico dei messaggi di allarme e può essere interrogato;
Regolatore di tensione incorporato Stabilizza la tensione CA;
Bypass di manutenzione/CC disponibile;
Protezione: protezione da corto carico, protezione da sovraccarico, sovra/sottotensione della batteria
protezione, sovracorrente, sovratemperatura;
Applicazione:
Tutte le applicazioni aziendali critiche e tutti i tipi di carichi CA.
Il design è modulare e scalabile con funzionalità hot-swap
moduli inverter che garantiscono un tempo medio di riparazione ridotto
riduzione dei costi del servizio e soddisfa i cambiamenti
esigenze di espansione futura.
parametri:
| Modello |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| INGRESSO |
| Tensione di ingresso della batteria |
125 V CC |
| Intervallo di tensione della batteria |
100-150 Vcc |
| Corrente di ingresso CC |
10 A massimo |
20 A massimo |
30 A massimo |
| Bypassare la tensione di ingresso |
120VACNorm
66,6 A massimo
|
| Intervallo di tensione di bypass |
100-140 V CA
30 A massimo
50 A massimo
60Amax
|
| Frequenza di ingresso CA |
60Hz |
| Gamma di frequenza |
43~67Hz |
| PF |
>0,8 |
| PRODUZIONE |
| Capacità di uscita |
1000VA |
2000VA |
3000VA |
| Capacità di uscita nominale |
800W |
1600W |
2400W |
| Tensione di uscita nominale |
120 V CA (modalità inverter)- |
| Corrente di uscita nominale |
6,67A |
13.3A |
20A |
| Intervallo di tensione di uscita |
120 Vca (tolleranza ±1,5% in modalità inverter) |
| Efficienza di uscita |
≥85% (modalità inverter) |
| Frequenza di uscita |
60Hz |
| Onda di uscita |
Seno puro |
| THD |
≤3% (carico di linea) |
| Orario di commutazione (by pass alla modalità inverter) |
≤5ms (con carico) |
| FUNZIONE PROTETTIVA |
| AC sotto vol. Protezione dell'interruttore |
≤90Vac (tensione di gioco≥10Vac) |
| CA su Volt. Protezione dell'interruttore |
≥140 CA |
| Sovratemperatura |
Sì (commutazione automatica) |
| BAT. sotto il vol. punto di protezione |
≤90 |
| Allarme di bassa tensione della batteria |
90±0,5 |
| Punto di protezione da sovratensione della batteria |
≥155 VCC |
| Punto di ripristino della sovratensione della batteria |
≥145 VCC |
|
Raffreddamento
|
2 * Ventilatori
4 * Ventilatori
|
2 * Ventilatori |
4 * Ventilatori |
| Controllo della temperatura@ Temp. interna>45℃ e velocità in base alla capacità di uscita@ Capacità di uscita>50% |
| PROTEZIONE USCITA SOVRACORRENTE |
| Sopra la capacità di carico |
Continua a lavorare con sovraccarico del 110% |
| Sopra la capacità di carico |
Continua a lavorare negli anni '60@ sovraccarico110%~130% |
| Sopra la capacità di carico |
Continua a lavorare per 10 secondi@sovraccarico >150% |
| Sovratemperatura Protezione |
SÌ |
| Protezione da cortocircuito |
Sì (non eseguire il test con AC Connect) |
| Protezione dalla connessione inversa |
SÌ |
| Uscita OVP |
≥144 V CA (modalità inverter) |
| Uscita allarme di bassa tensione |
≤88VAC (modalità inverter) |
| SICUREZZA ED EMC |
| Rigidità dielettrica (telaio AC) |
3500 V CC/10 mA//1 min. Nessun flash over, nessun guasto, nessun arco (priorità solo ingresso CA) |
| Rigidità dielettrica (telaio DC) |
750 Vcc/10 mA/1 min. Nessun flash over, nessun guasto
|
| LVD |
EN60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 e IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| PRESTAZIONI DEI TEST AMBIENTALI |
| Temp. ambiente |
-20~+50℃ |
| Funzionamento ad alta temperatura |
50±2℃ (carico nominale 24 ore) |
| Funzionamento a bassa temperatura |
-20±2℃ (carico nominale 24 ore) |
| Stoccaggio ad alta temperatura |
80±2℃,24 ore |
| Stoccaggio a bassa temperatura |
-40±2℃,24 ore |
| Umidità |
0~90%, nessuna condensa di umidità |
| Altitudine operativa (m) |
Altitudine Piena potenza sotto i 2000 m. >2000m declassamento -2% / 100m, altitudine massima 5000m |
| COMUNICAZIONE |
| Rs232 e Rs485 |
SÌ |
| SNMP |
Opzionale |
| Contatto secco |
5 gruppo |
| DISPLAY LCD |
|
Stato LCD
|
Tensione di ingresso e uscita, frequenza, corrente di uscita, temperatura, tasso di carico, LOGO ecc.
|
|
Stato dell'inverter
|
Rete normale, inverter normale, sottotensione della batteria e sovraccarico in uscita, ecc.
|
| MISURA |
| Dimensioni L*P*A(mm) |
482*347*88mm |
482*430*88mm |
| Peso |
11,5 kg |
15 kg |
