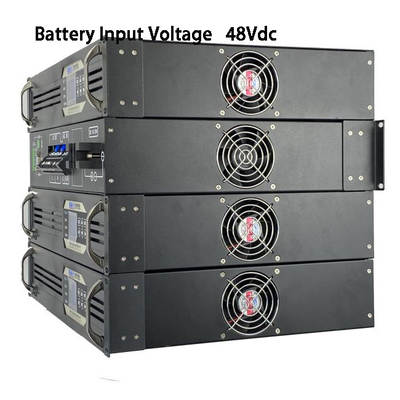

Gli inverter a onda sinusoidale pura della serie DT-1000 sono la nuova espansione di BWITT
personalizza l'inverter. Questa serie è un involucro rack professionale da 19" con un
ampia gamma di opzioni per soddisfare le diverse applicazioni.
Descrizione:
Questo tipo di inverter montato su rack con una nuova generazione di soluzioni inverter a doppio ingresso
progettato per il campo delle applicazioni di comunicazione, che è adatto per l'alta
affidabilità del sistema di comunicazione. La soluzione è dotata di alimentazione 230V AC
alimentazione e ingresso di alimentazione a 24 V CC, che colma il divario tra l'alimentazione UPS tradizionale
soluzioni comuni e di inverter a onda sinusoidale pura.
Utilizza una nuova struttura di progettazione che aiuta gli utenti a fornire AC puro, stabile e durevole
alimentazione per carichi critici e garantisce la stessa elevata affidabilità del sistema di alimentazione CA.
Le caratteristiche di progettazione dell'inverter a onda sinusoidale pura dedicato alla comunicazione garantiscono
la conversione senza soluzione di continuità tra l'alimentazione CA e CC, quasi nessuna conversione
ritardo e integrare l'interruttore statico.
Caratteristiche principali:
Telaio standard da 19" per montaggio su rack 2 RU;
Uscita a onda sinusoidale vera (THD < 3%)；
Ampio display LCD digitale 128*64 con informazioni sui dati, display a 4 LED funzionante;
5 Percorsi Contatto asciutto per il sistema (guasto ingresso CC, guasto ingresso CA, sovraccarico
informazioni, informazioni di bypass e guasto di uscita)；
Porta di comunicazione RS232 e RS485 e SNMP opzionale；
Autotest all'accensione, avvio graduale dell'uscita, avvio del riavvio automatico durante il ripristino della corrente alternata o continua;
Funzione di commutazione automatica: da CC a CA, bypass CA, inferiore a 5 ms;
Monitoraggio in tempo reale dello stato operativo del sistema, allarme acustico e visivo;
Registra lo storico dei messaggi di allarme e può essere interrogato;
Regolatore di tensione incorporato Stabilizza la tensione CA;
Bypass di manutenzione/CC disponibile;
Protezione: protezione da cortocircuito, protezione da sovraccarico, sovra/sottotensione della batteria
protezione, sovracorrente, sovratemperatura;
Applicazione:
Tutte le applicazioni aziendali critiche e tutti i tipi di carichi CA.
Il design è modulare e scalabile con hot-swap
moduli inverter che garantiscono un basso tempo medio di riparazione
riduzione dei costi di servizio e risponde alle mutevoli esigenze
esigenze di futura espansione.
Parametri:
| Modello |
Bianco NeroT48/230-1KVA |
| INGRESSO |
| Tensione di ingresso della batteria |
48 Vcc |
| Intervallo di tensione della batteria |
42-58 Vcc |
| Corrente di ingresso CC |
23,8A massimo |
| Tensione di ingresso bypass |
230Vac Normal |
| Intervallo di tensione di bypass |
170~270Vac |
| Frequenza di ingresso CA |
50 Hz |
| Intervallo di frequenze |
Frequenza |
| P.F. |
>0,8 |
| PRODUZIONE |
| Capacità di uscita |
1000VA |
| Capacità di uscita nominale |
800W |
| Tensione di uscita nominale |
230 V CA (modalità inverter) |
| Corrente di uscita nominale |
3.47A |
| Intervallo di tensione di uscita |
230Vac (tolleranza ±1,5% in modalità inverter) |
| Efficienza di output |
≥85% (modalità inverter) |
| Frequenza di uscita |
50 Hz |
| Onda di uscita |
Onda sinusoidale pura |
| THD |
≤3% (carico di linea) |
| Tempo di commutazione (bypass in modalità inverter) |
≤5ms (con carico) |
| FUNZIONE DI PROTEZIONE |
| Interruttore di protezione sottotensione CA |
≤176Vac (Tensione di gioco ≥10Vac) |
| Interruttore di protezione da sovratensione CA |
≥264AC |
| Sovratemperatura |
Sì (commutazione automatica) |
| Punto di protezione da sottotensione della batteria |
≤40 V CC |
| Allarme batteria scarica |
43 V CC ± 0,5 |
| Punto di protezione da sovratensione della batteria |
≥60 V CC |
| Punto di ripristino della sovratensione della batteria |
≤57 V CC |
| Protezione da sovracorrente in uscita |
| Capacità di sovraccarico |
Continua a lavorare 60@100%<carico<120% |
| Capacità di sovraccarico |
Continua a lavorare per 10 secondi@121%<Carico<150% |
| Protezione da sovratemperatura |
SÌ |
| Protezione da cortocircuito |
Sì (non testare con AC Connect) |
| Protezione da inversione di polarità |
SÌ |
| Uscita OVP |
≥264 V CA (modalità inverter) |
| Allarme bassa tensione in uscita |
≤176 V CA (modalità inverter) |
| SICUREZZA E EMC |
| Rigidità dielettrica (telaio CA) |
3500 VDC/10 mA//1 min. Nessun flash over, nessun guasto, nessun arco (solo priorità ingresso CA) |
| Rigidità dielettrica (CC-Chassis) |
750 VDC/10 mA/1 min. Nessun flash over, nessun guasto
|
| Bassa tensione |
La norma EN 60950-1 |
| Compatibilità elettromagnetica (EM) I |
Italiano:EN 61000-6-1; IEC 61000-6-2 e IEC 61000-6-4 |
|
Direttiva RoHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| PRESTAZIONI DEL TEST AMBIENTALE |
| Temperatura ambiente. |
-20~ +50℃ |
| Raffreddamento |
2*Ventilatori |
| Funzionamento ad alta temperatura |
50±2℃ (carico nominale 24H) |
| Funzionamento a bassa temperatura |
-20±2℃ (carico nominale 24H) |
| Conservazione ad alta temperatura |
80±2 ℃, 24 ore |
| Conservazione a bassa temperatura |
-40±2℃,24 ore |
| Umidità |
0~90%, Nessuna condensa di umidità |
| Altitudine operativa (m) |
Altitudine Piena potenza fino a 2000 m. Derating -2% / 100 m, altitudine massima 5000 m |
| COMUNICAZIONE |
| 232 e 485 rupie |
SÌ |
| SNMP |
Opzionale |
| Contatto secco |
5 gruppo |
| DISPLAY LCD |
|
Stato LCD
|
Tensione di ingresso e di uscita, frequenza, corrente di uscita, temperatura, velocità di carico, LOGO ecc.
|
|
Stato dell'inverter
|
Rete elettrica normale, inverter normale, sottotensione della batteria e sovraccarico in uscita, ecc.
|
| MISURAZIONE |
| Dimensioni L*P*A(mm) |
482mm *347mm *88mm (2RU) |
| Peso |
11,5 kg |
