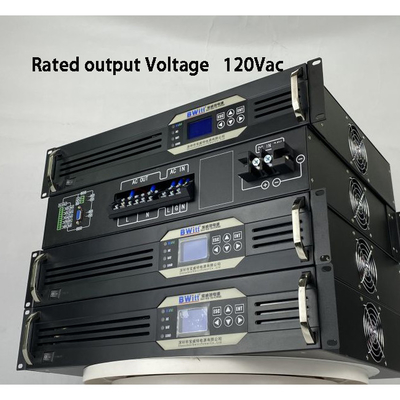

Gli inverter della serie DT-1000 sono BWITT nuovi ampli
Questa serie è un rack professionale 19 ′′ con un
una vasta gamma di opzioni per adattarsi alle applicazioni.
Descrizione:
Questo tipo Inverter a scaffale con una nuova generazione di soluzione di inverter a doppio ingresso
Il progetto è stato progettato per il campo delle applicazioni di comunicazione, che è adatto per l'elevata
La soluzione è dotata di una potenza AC di 230 V
alimentazione e 24V di corrente continua Input, che riempie il divario tra la corrente UPS tradizionale
fornitura e soluzioni comuni di inverter ad onde sinusoidali pure.
Utilizza una nuova struttura di design che aiuta gli utenti a fornire AC puro, stabile e durevole
la potenza per carichi critici e ha la stessa elevata affidabilità del sistema di alimentazione a corrente alternata.
Le caratteristiche di progettazione dell'inverter ad onde sinusoidali pure di comunicazione dedicato assicurano
la conversione senza soluzione di continuità tra l'alimentazione AC e DC, quasi nessuna conversione
ritardo, e inserire l'interruttore statico.
Caratteristiche principali:
️Classifica 19 ′ montatura a scaffale2 Chassis RU;
️Valore di uscita reale delle onde sinusoidali (T.H.D < 3%)".
️Display LCD digitale grande 128*64 con informazioni sui dati,4 display a led funzionante;
️5 Strade Contatto a secco per il sistema (fallo di ingresso CC, fallo di ingresso CA, sovraccarico)
informazioni, informazioni di bypass e difetto di uscita)".
️Port di comunicazione RS232 e RS485 e SNMP opzionale".
️Autotest di accensione, avvio di uscita morbido, riavvio automatico mentre l'ac o la corrente continua si ripristinano;
️Funzione di commutazione automatica: CC a CA, bypass CA, inferiore a 5 ms;
️Monitoraggio in tempo reale dello stato di funzionamento del sistema,allarme acustico e visivo;
️Registra il messaggio di allarme storico e può essere consultato;
️Regolante di tensione integrato Stabilizzare la tensione AC;
️Disponibilità di bypass di manutenzione /DC;
️Protezione: protezione contro il corto carico, protezione contro il sovraccarico, protezione contro il sovraccarico della batteria
protezione contro la corrente e la temperatura;
Applicazione:
Tutte le applicazioni critiche per il business e tutti i tipi di carichi AC.
Il design è modulare e scalabile con hot-swappable
moduli inverter che garantiscono un basso tempo medio di riparazione
L'obiettivo è quello di ridurre i costi di servizio e di rispondere al cambiamento
Necessità di una futura espansione.
Parametri:
| Modello |
BWT48/120-1KVA |
BWT48/120-2KVA |
BWT48/120-3KVA |
| Input |
| Voltaggio di ingresso della batteria |
48Vdc |
| Intervallo di tensione della batteria |
42-58Vdc |
| Corrente di ingresso di corrente continua |
23.8A Max. |
47.6A Max |
71.4A Max. |
| Voltaggio di bypass |
120VacNorm |
| Intervallo di tensione di bypass |
100-140VAC
)
|
| Frequenza di ingresso CA |
60 Hz |
| Intervallo di frequenza |
43 ~ 67 Hz |
| PF |
> 0.8 |
| SULTITUTO |
| Capacità di produzione |
1000VA |
2000VA |
3000VA |
| Capacità di produzione nominale |
800 W |
1600 W |
2400W |
| Voltaggio di uscita nominale |
120 VAC (modalità inverter) |
| Corrente di uscita nominale |
6.67A |
13.3A |
20A |
| Intervallo di tensione di uscita |
120Vac ((Tolleranza ±1,5% @modalità inverter) |
| Efficienza della produzione |
≥ 85% (modalità inverter) |
| Frequenza di uscita |
60 Hz |
| Ondata di uscita |
57-63 Hz |
| THD |
Onda sinusoidale pura |
| Tempo di commutazione (passando in modalità inverter) |
≤ 5 ms (con carico) |
| FUNZIONE PROTECTIVA |
| AC sotto protezione dell'interruttore di tensione |
≤ 90VAC (tensione di contraccolpo ≥ 5Vac) |
| Protezione dell'interruttore AC/Volt |
≥ 140VAC |
| Soprattemperature |
Si'(interruttore automatico) |
| Batteria sotto il punto di protezione della tensione |
≤ 40VDC |
| Alarme a bassa tensione |
43VDC±0.5 |
| Punto di protezione da sovratensione della batteria |
≥ 60VDC |
| Punto di recupero della sovravolta della batteria |
≤ 57VDC |
| Frigorifero |
2 Ventilatori |
2 Ventilatori |
4 Fani |
| Temperatura.Control@ Temperatura interna>45°C e velocità Secondo la capacità di uscita Capacità di uscita >50% |
| PROTECZIONE SUL'OVERCURRENTE |
| Capacità di sovraccarico |
Continua a lavorare @overload 110% |
| Capacità di sovraccarico |
Continua a lavorare 60s@ sovraccarico110% ~ 130% |
| Capacità di sovraccarico |
Continua a lavorare 10s@sovraccarico > 150% |
| Protezione da sovra-temperatura |
- Sì, sì. |
| Protezione da cortocircuito |
Sì (non effettuare la prova con AC Connect) |
| Protezione della connessione inversa |
- Sì, sì. |
| OVP di uscita |
≥144VAC ((Modo inverter) |
| Alarme di bassa tensione di uscita |
≤ 88VAC (modalità inverter) |
| Sicurezza ed EMC |
| Resistenza dielettrica ((AC-Chassis) |
3500Vdc/10mA/1min. Nessun flashover, nessun guasto, nessun arco (solo priorità di ingresso CA) |
| Forza dielettrica (DC-Chassis) |
750Vdc/10mA/1min. Nessun flash, nessun guasto.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 e IEC 61000-6-4 |
|
RoHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8 |
| SOSTENZIONE DELLA TESTA AMBIENTALE |
| Temperatura ambiente. |
-20 ~ +50°C |
| Frigorifero |
|
| Funzionamento ad alta temperatura |
50±2°C (carico nominale 24 ore) |
| Funzionamento a bassa temperatura |
-20±2°C (carico nominale 24 ore) |
| Immagazzinamento ad alta temperatura |
80 ± 2 °C, 24 ore |
| Immagazzinamento a bassa temperatura |
-40±2°C, 24 ore |
| Umidità |
0~90%, Nessuna condensazione di umidità |
| Altitudine di esercizio (m) |
Altitudine Potenza massima fino a 3000 m. -2% / 100 m, altitudine massima 5000 m |
| Comunicazione |
| Rs 232 e Rs 485 |
- Sì, sì. |
| SNMP |
Opzionale |
| Contatto a secco |
Gruppo 5 |
| Display LCD |
|
Lo stato dell' LCD
|
Input e output tensione, frequenza, corrente di uscita, tempo, carico, logo ecc.
|
|
Stato dell'inverter
|
Correnti normali, inverter normali, batterie sotto tensione e sovraccarico di uscita ecc.
|
| Misurazione |
| Dimensione W*D*H(mm) |
482 mm * 370 mm * 88 mm (2RU) |
| Peso |
11.5 kg |
