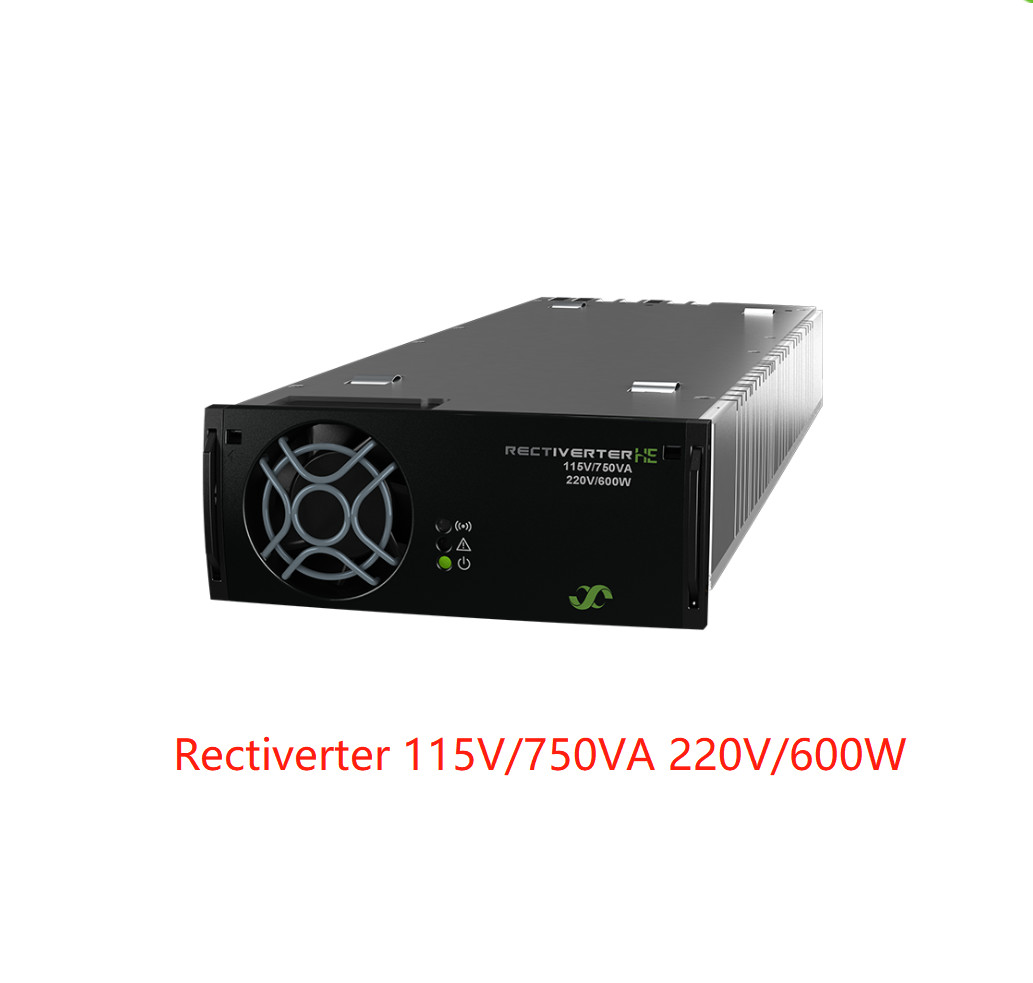

Modelli/informazioni d'ordine 230/1500 230/1500 230/1500 115/750 115/750 115/750
110/1200 110/150 110/0 110/600 110/75 110/0
|
| Numero di parte 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| Dati di uscita AC |
| Tensione (di default) / (intervallo regolabile) 230 VClimatizzazione/ 200 - 240 VClimatizzazione115 VClimatizzazione/ 100 - 127 VClimatizzazione |
| Frequenza (modo inverter predefinito) 50 Hz (adattivo) 60 Hz (adattivo) |
| Frequenza (modalità inverter impostabile) 50Hz, 60Hz o ultima sincronizzazione 50/60Hz (adattivo), 94-106Hz6) |
| Potenza massima (continua / sovraccarico (< 15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Distribuzione del carico ± 5% della potenza attiva da 10 a 100% di carico |
| Corrente massima (continua / sovraccarico (< 15 s)) 6,5 ARMS/ 8,7 ARMS |
| Corrente (massima) Rapido movimento (20 ms) 32 A (6 x nominale) |
| THD < 1,5% a carico resistivo |
| Fuse di protezione in L, innescabile a caldo, varistor |
| Dati di uscita in CC |
| Voltaggio (default) / (intervallo regolabile) 122,5 VDC/ 97 - 145 VDC |
| Potenza (input @nominale massimo) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Corrente (massimo @V)Sulla strada≤ 108 VDC) 11.11 A1)1.38 A - 5.55 A1)0.69 A - |
| Tempo di sospensione, potenza massima di uscita > 10 ms; VSulla strada> 95 VDC(solo in modalità raddrizzatore) |
| Condivisione della corrente (10 - 100% di carico) ±5% della corrente massima da 10 a 100% di carico |
| Regolazione della tensione statica (10-100% di carico) ±0,5% |
| Regolazione dinamica della tensione ± 5,0% per variazioni di carico del 10-90% o 90-10%, tempo di regolazione < 50 ms |
| Ripple < 500 mVPP, larghezza di banda di 30 MHz |
| Protezione a prova di cortocircuito, spegnimento di sovra tensione, polarità inversa, ORing FET e fusibile |
| DATI di ingresso |
| Voltaggio di ingresso (intervallo / disconnessione LV) 185 - 275 VClimatizzazione/ 170 VClimatizzazione95 - 140 VClimatizzazione/ 85 VClimatizzazione |
| Corrente CA (massimo) 11,5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| Frequenza (default: intervallo di sincronizzazione) 47-53 e 57-63 Hz 47-53 e 57-63 Hz |
| Frequenza (impostabile: intervallo sincronizzato) 47-53 Hz, 57-63 Hz o entrambi (adattivo) |
| Fattore di potenza / THD > 0,99 a carico pari o superiore al 70% / < 3,5% |
| Fusibili di protezione dell'ingresso CA in L e N, collegati a caldo, varistor |
| Tensione nominale / gamma estesa di corrente continua4)102 - 145 VDC/ 90 - 102 VDC |
| Corrente continua (massimo) 12,5 A / 18 A durante il sovraccarico (15s) 6,3 A / 9 A durante il sovraccarico (15s) |
| Altre specifiche |
| Efficienza > 96% (modalità principale), > 95% (modalità inverter) > 93% (modalità principale), > 92% (modalità inverter) |
| Isolamento 3,85 kVDC- Climatizzatore.IN/OUTa PE, 3,55 kVDC- Climatizzatore.IN/OUTa corrente continua, 4,25 kVDC- Climatizzatore.IN/OUTa CAN/SYNC, 1,75 kVDC- CC a PE, 3,5 kVDC- DC a CAN/SYNC |
|
Alarmi: LED rosso Disattivazione di bassa e alta tensione di ingresso della rete, Disattivazione ad alta e bassa temperatura, Malfunzionamento del Rectiver, Relais di allarme [NO max 75 V]DC/ 100 mA] Interruzione di uscita per sovravolta, guasto del ventilatore, allarme di bassa tensione di uscita, guasto del bus CAN, bus di sincronizzazione
(uscita CAOAlarmi di uscita in CC) persi e sincronizzazione fallita
|
| Avvertenze: Rettor LED giallo in modalità de-rate di potenza o in modalità limite di potenza o di corrente sulla porta CC o AC, limite di corrente di uscita remoto attivato, perdita della comunicazione CAN con il controller |
| Funzionamento normale: uscita verde LED CA e/o uscita CC accesa e ok |
| MTBF (Telcordia SR-332 Iss.I metodo III (a)) 260 000 ore (@ Ambiente: 25 °C) |
| Temperatura di funzionamento da -40 a +75°C (-40 a +167°F), umidità 5 - 95% RH non condensante |
| Temperatura di decelerazione superiore a 55°C (131°F) 1200W a 480W @ 75°C (167°F) per ciascuna uscita, CA e CC (potenza totale 2000W a 800W) |
| Temperatura di conservazione -40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensabile |
| Dimensioni [WxHxD] / Peso 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,3 libbre) |
| Norme di progettazione |
| Sicurezza elettrica EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 n. 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, CEI 61000-6-5:2015
EN 62040-2:2006 (emissioni C1, immunità C2/C3), FCC CFR 47 Parte 15
EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
UE 2015/863 (RoHS) e 2012/19/UE (WEEE) / ETSI EN 300 019: 2-1 (classe 1.2) e 2-2 (classe 2.3)
Ambiente Condizioni di esercizio normali secondo la clausola 4 della norma IEC 62040-5-3:20162Altre condizioni di esercizio
IEC 62040-5-3:2016 clausola 4.3, deve essere informato
|
|
1) Il carico CA ha la priorità. La potenza massima di uscita e la corrente DC disponibili dipendono da 3) Se la porta CC è sovraccaricata tirando la tensione sotto 97V, la corrente di ingresso può aumentare al di sopra di questo livello.
carico AC istantaneo e tensione di ingresso AC; vale a dire massimo 800W/7,4A a piena potenza AC e 4) prestazioni ridotte - nessun supporto per il sovraccarico,e per 200 - 240 VAC uscita THD aumenterà e l'input nominale massimo per 230VAC. de-rate di potenza di uscita (a 970W per 230 VAC @ 90 VDC) 5) per soddisfare il requisito di sovraccarico di 4 kV di sovraccarico esterno
2) La porta CC deve comunque essere considerata bi-direzionale; la tensione si presenta se è necessaria una protezione alimentata dalla rete sulle porte AC 6) richiesta versione FW ≥ 1,20/1.20
|
