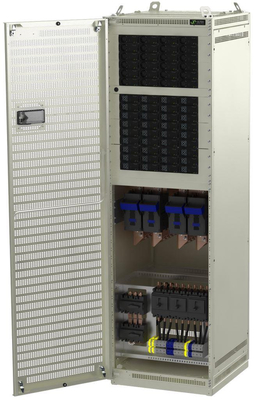

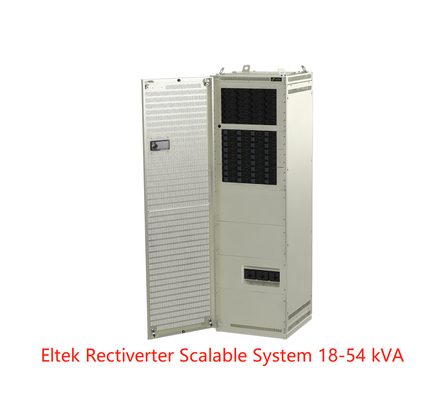

| Modelli / informazioni di ordine |
|
54 kVA + 72 kW B-Input |
| Famiglia di prodotti |
|
CIEJ3642.xxxx |
|
| Dati di uscita AC |
| Voltaggio (default) / (intervallo regolabile) 1) |
|
400 VAC 3 fasi (Y) / 346-415 VAC |
| Frequenza (modalità predefinita dell'inverter) |
|
50 Hz (adattivo) |
| Frequenza (modalità inverter regolabile) |
|
50Hz, 60Hz o 50/60Hz sincronizzati per l'ultima volta (adattivo) |
| Potenza massima (continua / sovraccarico (< 15 s) |
|
43,2 kW (54 kVA) / 72 kVA |
| Corrente massima/fase (continua / sovraccarico (< 15 s) |
|
78 ARMS / 104,4 ARMS |
| Corrente (massimo) Rapido movimento/fase (20 ms) |
|
380A (6 x nominale) |
| Tenere in sospeso (voltage dips) (prima di passare alla batteria) |
|
> 5 ms @ 43,2 kW di carico |
| THD |
|
< 1,5% a carico resistivo |
| Caratteristiche di uscita |

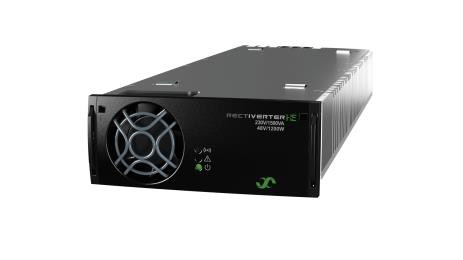

Modulo: fusibile in L e N, collegato a caldo
100 A MCCB, uscita AC terminali a vite individuali 70 mm2 per L1-L3, N & PE
|
| Dati di uscita in CC |
| Voltaggio (default) / (intervallo regolabile) |
|
53.5 VDC / 43 - 58 VDC |
| Potenza (input @nominale massimo) |
|
43,2 kW 2) |
| Corrente (massimo @VOUT ≤ 48 VDC) |
|
900 A 2) |
| Tempo di sospensione, potenza massima di uscita |
|
> 10 ms; VOUT > 41 VDC |
| Caratteristiche di uscita |
|
A prova di cortocircuito, Over voltage Shutdown
Connessione di ingresso/uscita della batteria al bullone M10
|
| DATI di ingresso |
| AC Main Input Voltage ((3 fase Y) |
|
320-475 VAC, |
| Corrente/fase di CA (a tensione nominale di uscita) (a seconda del tipo di modulo) |
92-138 ARMS 4) |
| Frequenza (default: intervallo di sincronizzazione) |
|
47-53 e 57-63 Hz |
| Frequenza (impostabile: intervallo di sincronizzazione) |
|
47-53 Hz, 57-63 Hz o entrambi (adattivo) |
| Fattore di potenza / THD |
|
> 0,99 a carico pari o superiore al 50% / < 3,5% |
| tensione nominale / gamma estesa (senza sovraccarico) |
|
45 - 58 VDC / 40 - 45 VDC |
| Corrente continua (massimo) |
|
1152 A / 1620 A durante il sovraccarico (15s) |
| Caratteristiche di input |
Modulo: fusibile in L e N, collegamento caldo, varistor, collegamento caldo
160 A MCCB, ingresso AC terminali a vite individuali 70 mm2 per L1-L3, N & PE
|
| Opzioni di interruttore di carico CC e di batteria |
Scatto batterie |
Dispositivo per la rilevazione del carico in corrente continua |
| Configurazioni possibili (2 rompicapo) |
2*1600 A (4*TPS 2 supporto 800-1600 A) |
- |
| Configurazioni possibili (2 rompicapo) |
4*600 A (8*TPS 00 250-600 A) |
- |
| Configurazioni possibili (2 rompicapo) |
2*600 A (4*TPS 00 250-600 A) |
2*600 A (4*TPS 00 250-600 A) |
| Opzioni |
| B - Potenza massima di ingresso (con raddrizzatori FP2 HE, 3 kW) |
|
72 kW |
| Interruttore di bypass manuale |
|
2*160 A |
| LVBD (1-polo) |
|
1800 A |
| Altre specifiche |
| Efficienza |
> 96% (modalità principale (AC/AC e AC/DC)), > 94% (modalità inverter (DC/AC)) |
| Classe di protezione |
IP 20 |
|
|
| Temperatura di funzionamento |
-40 a +55°C (-40 a +131°F), umidità 5 - 95% RH non condensante |
| Temperatura di conservazione |
-40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensante |
| Dimensioni [WxDxH] / Peso |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8 ¢) / 300 kg (1100 lbs) |
| Norme di progettazione |
| Sicurezza elettrica |
EN 60950-1, EN 62040-1 Sicurezza UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-3/-4, EN 62040-2
|
|
|
Ambiente
|
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3)
Condizioni di funzionamento normali conformi alla norma IEC/EN 62040-3:2011, sezione 4.1 RoHS (2011/65/UE) e RAEE (2002/96/CE)
|
|
1) Intervalli di tensione di uscita configurati in fabbrica e con chiavetta individuale nel telaio superiore
3) 40 - 45 VDC: prestazioni ridotte - nessun aumento di potenza e aumento della tensione THD sulla uscita CA.
|
2) Il carico AC ha la priorità.DisponibileLa potenza di uscita e la corrente di corrente continua dipendono dal carico AC istantaneo e dalla tensione di ingresso AC; vale a dire un massimo di 28,8 kW/600 A a piena potenza AC e ingresso nominale per 230 VAC.
4) Se la tensione di corrente continua è portata al di sotto dei 43 V, la corrente di ingresso può aumentare al di sopra di questo livello
|
