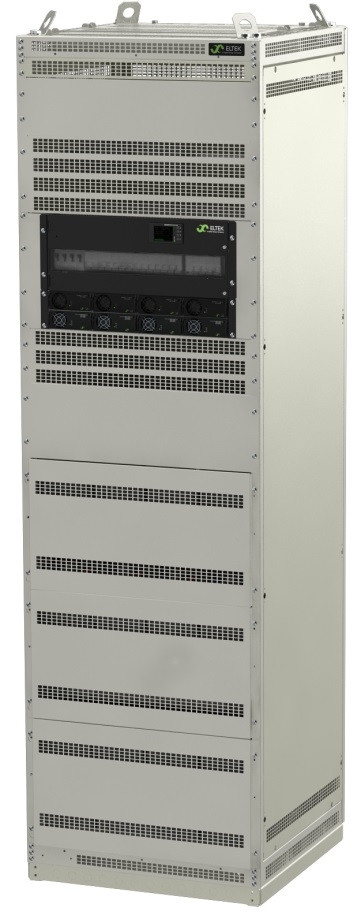

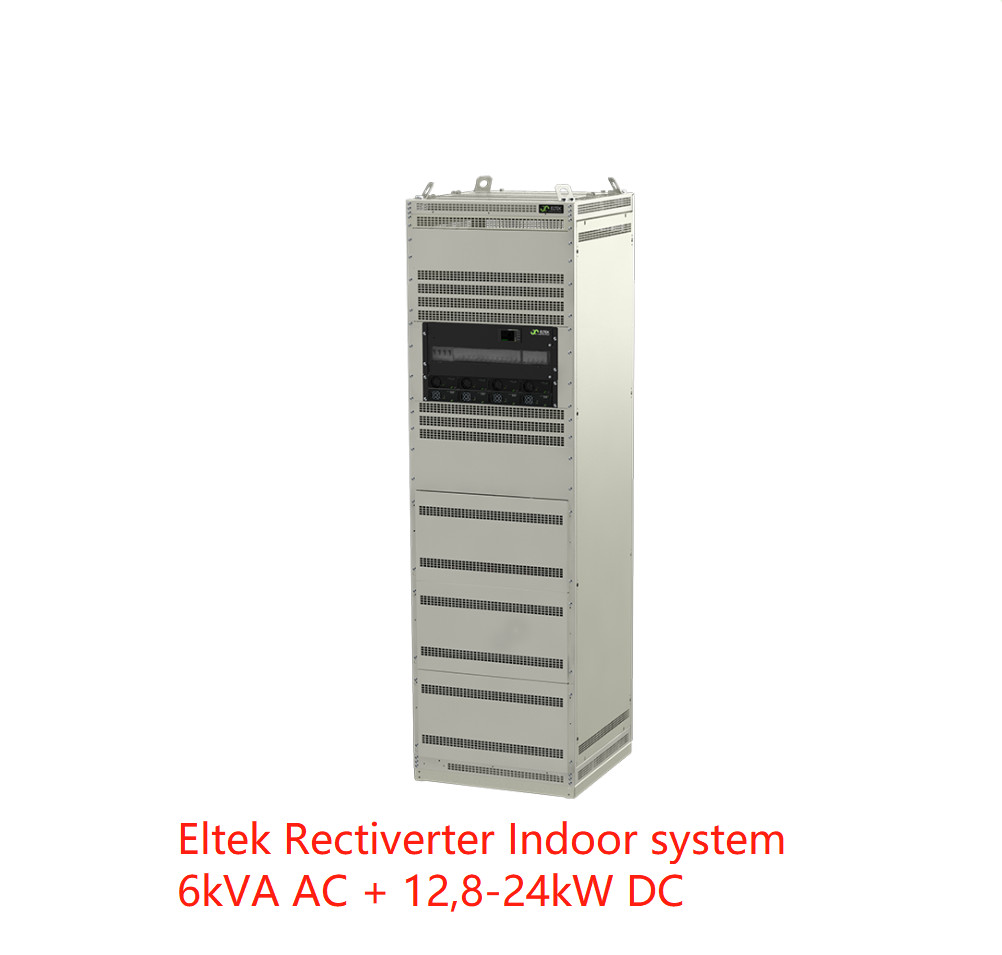

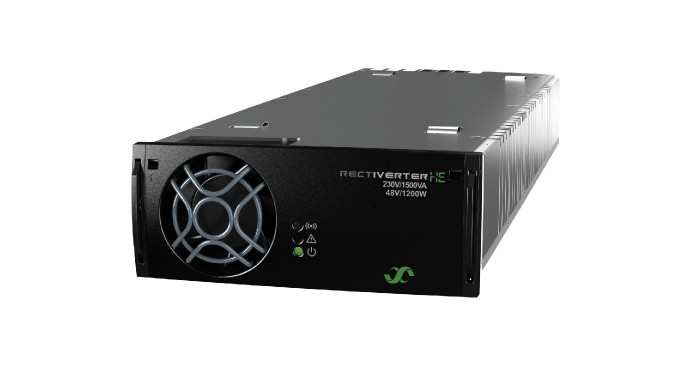

| Sistema interno Rectiverter |
| Modelli / informazioni per l'ordine 6kVA+12,8 kW DC |
6kVA+16,8 kW DC |
6kVA+ 16,0 kW DC |
6kVA+24,0 kW DC |
| Codice articolo CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| DATI USCITA AC |
| Tensione (predefinita) / (intervallo regolabile) |
230 VAC / 200 - 240 VAC |
| Frequenza (modalità inverter predefinita) |
50 Hz (adattiva) |
| Frequenza (modalità inverter impostabile) |
50Hz, 60Hz o ultima sincronizzata 50/60Hz (adattiva) |
| Potenza massima (continua / sovraccarico (<15s) ) |
4800 W (6000 VA) / 8000 VA |
|
Corrente massima (continua / sovraccarico
(<15s) )
|
26ARMS / 34,8ARMS |
| Corrente (massima) Intervento rapido (20ms) |
120A (6 x nominale) |
| Hold up (Calo di tensione) (prima di passare alla batteria) |
> 5 ms @ carico 4800W |
| THD |
< 1,5 % a carico resistivo |
| Caratteristiche di uscita |
Fusibile in L e N, Hot pluggable |
| DATI USCITA DC |
| Tensione (predefinita) / (intervallo regolabile) |
53,5 VDC / 43 - 58 VDC |
| Potenza (massima @ingresso nominale) 12,8 kW 1) |
16,8 kW 1) |
16,0 kW 1) |
24,0 kW 1) |
| Corrente (massima @VOUT ≤ 48 VDC) 267 A 1) |
350 A 1) |
333 A 1) |
500 A 1) |
| Tempo di mantenimento, potenza massima in uscita |
>10ms; VOUT > 41 VDC |
| Caratteristiche di uscita |
A prova di cortocircuito, Spegnimento per sovratensione |
| DATI INGRESSO |
| Tensione di ingresso AC (3 fasi Y) |
400 VAC |
| Protezione contro le sovratensioni |
OVP Classe 2 |
| Corrente AC/Fase (alla tensione di uscita nominale) (a seconda del tipo) 28-58 ARMS 3) |
| Frequenza (predefinita: intervallo di sincronizzazione) |
47-53 Hz |
| Frequenza (impostabile: intervallo di sincronizzazione) |
47-53 Hz, 57-63 Hz o entrambi (adattiva) |
| Fattore di potenza / THD |
> 0,99 al 50% di carico o superiore / < 3,5% |
|
Tensione DC nominale / intervallo esteso (senza
sovraccarico)2)
|
45 - 58 VDC / 40 - 45 VDC |
| Corrente DC (massima) |
128 A / 180A durante il sovraccarico (15s) |
|
Caratteristiche di ingresso
|
Fusibile in L e N, Hot pluggable, Varistore, Morsetti a vite individuali per ingresso AC hot pluggable 10 mm2 per L1, L2, L3, N & PE
Interruttore automatico batteria (tipo plug-in), LVBD predefinito
|
| DISTRIBUZIONE DEL CARICO 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+24,0 kW DC |
| LVLD |
300 A |
| Distribuzione AC a 1 polo (collegamento L su MCB) |
2*2A, 4*6A, 4*10A C |
2*6A, 2*10A C |
| -48 VDC distribuzione (carico prioritario) 4*10A,4*16A,4*32A,4*63A |
4*10A,2*16A,4*32A,4*63A |
4*10A,4*16A,4*32A,4*63A |
4*10A,4*16A,6*32A,6*63A |
| -48 VDC distribuzione (nessun carico prioritario) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A,2*16A,3*32A,3*63A |
| Interruttore automatico batteria |
3*100 A, D (plug-in) |
3*200 A, D (plug-in) |
| ALTRA SPECIFICA |
| Controllo e monitoraggio (vedere la scheda tecnica Smartpack2) |
Montaggio a pannello Smartpack S |
Smartpack 2 |
| Efficienza >96% (modalità rete (AC/AC e AC/DC)), >94% (modalità inverter (DC/AC)) |
| Temperatura di esercizio da -40 a +55°C (-40 a +131°F), umidità 5 - 95% UR senza condensa |
| Temperatura di stoccaggio da -40 a +85°C (-40 a +185°F), umidità 0 - 99% UR senza condensa |
| Dimensioni[LxPxH] / Peso 600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 150 kg (551 lbs) |
| Classe di protezione IP 20 |
| STANDARD DI PROGETTAZIONE |
| Sicurezza elettrica EN 60950-1, EN 62040-1 Sicurezza UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-3/-4
|
| Ambiente ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2) Conforme a RoHS (2011/65/UE) e RAEE (2002/96/CE) |
|
1) Il carico AC ha la priorità. Massima disponibile potenza e corrente in uscita DC dipendono
dal carico AC istantaneo e dalla tensione di ingresso AC; ad esempio, massimo 10,9 kW/18,9 kW a piena potenza AC e ingresso nominale per 230VAC.
2) 40 - 45 VDC: prestazioni ridotte - nessun aumento di potenza e aumento della THD della tensione in uscita AC
|
3) Se la tensione DC viene abbassata al di sotto di 43 V, la corrente di ingresso può aumentare al di sopra di questo livello |
