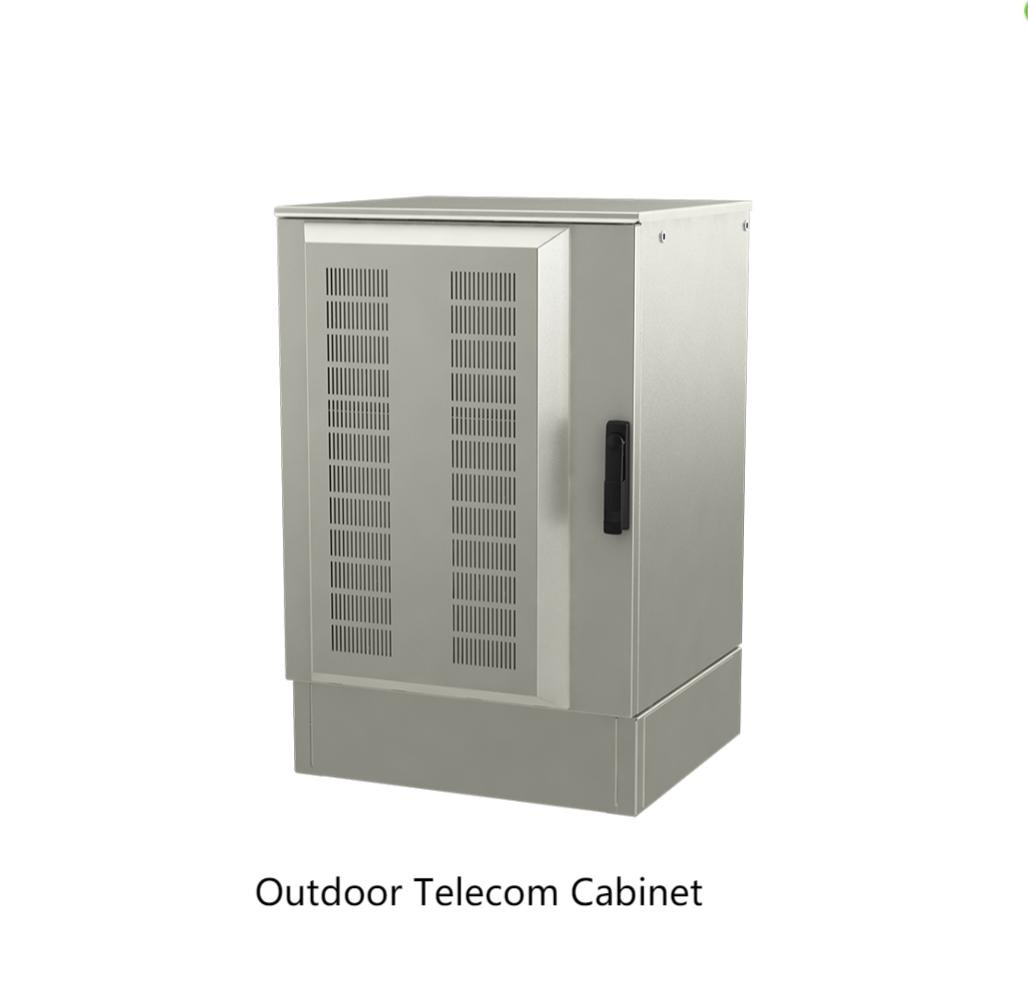

Modello |
15U |
22U |
|
| SPECIFICHE FISICHE |
|
|
| |
Altezza esteriore |
743mm (29,3") 1047,5mm (41,2") |
|
| |
Larghezza esteriore |
586mm (23,1") 586mm (23,1") |
|
| |
Profondità esteriore * |
543mm (21,4") 543mm (21,4") |
|
| |
Weight* netto |
20kg (44, movimenti di liberazione) 24kg (52,9lbs) |
|
| |
Altezza di montaggio utilizzabile |
12U (533mm/21,0") 19U (844mm/33") |
|
| |
* le informazioni non contengono l'opzione termica della gestione |
|
| OPZIONE TERMICA DELLA GESTIONE! |
|
|
| |
Soluzione del filtro e del fan
- Capacità di raffreddamento (a AT=10°C)
- Specificazione del fan
- Controllo di velocità del fan
- Specificazione del filtro
- Informazioni fisiche
|
700W
48Vdc/76W/IP44
Temperatura regolata
Filtro progressivo dallo scarico; 0,1m2. Classe F5 (en 779) del filtro
Aggiunge 53mm (2,1") a profondità del gabinetto, aggiunge 8,4kg (18.5lbs) al peso del gabinetto.
|
|
| |
Unità di condizionamento d'aria (CA ha alimentato)
- Capacità di raffreddamento (a 35C/35C)
- Capacità termica
- Input di potere
- Informazioni fisiche
|
570W a 50Hz/645W a 60Hz
500W incorporato
230Vac +/--10%, 50/60HZ
Aggiunge 263mm (10,4") a profondità del gabinetto, aggiunge 28,4kg (62,6lbs) al peso del gabinetto.
|
|
| |
Unità di condizionamento d'aria (CC ha alimentato)
- Capacità di raffreddamento (a 35C/35C)
- Capacità termica
- Input di potere
- Informazioni fisiche
|
520W
500W incorporato
48Vdc termine nominale (46Vdc - 56Vdc)
Aggiunge 212mm (8,3") a profondità del gabinetto, aggiunge 23kg (50,7lbs) al peso del gabinetto.
|
|
| |
Tutti i modelli |
|
| SPECIFICHE DI COSTRUZIONE |
|
|
| |
Materiale della pelle
Materiale della struttura
Pittura del Polvere-cappotto
Isolamento
|
acciaio galvanizzato di alluminio spesso di 1,5mm (0,06") (leggero, resistente alla corrosione)
Rivestimento grigio chiaro del poliestere all'aperto RAL 7035
Isolamento chiuso delle cellule (facoltativo)
|
|
| |
Modello del montaggio della ferrovia |
Norma della VIA con i fori per i dadi della gabbia |
|
|
| |
Orientamento |
19" supporto |
|
|
| SPECIFICHE DELLA PORTA |
|
|
| |
Fermi |
Un fermo di due punti, con l'euro cilindro facoltativo della serratura |
|
|
| |
Guarnizione |
L'UL ha valutato per uso all'aperto |
|
|
| |
Fermata di porta/soggiorno della porta |
Fermo del vento per tenere porta durante la manutenzione (120°) |
|
|
| SPECIFICHE ED OPZIONI VARIE |
|
| |
Ghiandole di cavo |
Il cavo Access inferiore attraverso lx FL21 ha tagliato |
Opzioni differenti disponibili |
|
| |
Vassoi della batteria |
19" vassoi
Spazio (W x D): 448,5mm x 398mm (17,6» x 15,6") carichi del peso di massimo 150kg (330 libbre)
|
Ogni vassoio pesa 2,1kg (4,6lbs) |
|
| |
Antivari a terra |
inserzioni 4xM6 su 19 rotaie din, lasciate/giuste |
|
|
| |
Radiatore |
500W facoltativo |
Il corredo pesa 1,3kg (2,9lbs) |
|
| |
Plinto |
Alto plinto facoltativo di 152mm (6").
Stampa del piede (W x D): 579mm x 517mm (22,8" x 20,4")
|
Pesa 7,6kg (16,7lbs) |
|
| |
Supporti di attacco |
Parete o palo di acciaio inossidabile
Diametro 0 60-115mm di Palo
Carico massimo del peso 200Kg (441 libbra)
|
Pesa 11kg (24,2lbs) |
|
| |
Orecchie di sollevamento |
4 orecchie staccabili della lamiera sottile relative ai bulloni di 4x M8 |
|
|
| |
Informazioni d'imballaggio |
Le spedizioni hanno fatto in una posizione dritta su un pallet di legno |
Pesa 7kg (15,4lbs) |
|
| NORME DI PROGETTAZIONE |
|
|
| |
Elettrico |
L'IEC 60950, UL 60950*, PUÒ CSA-C22.2 no. 60950-1-03 (secondo attrezzatura installata) |
|
|
| |
Contabilità elettromagnetica |
En 300 del ETSI 386 V.l.3.1, en 61000-6-3, en 61000-6-2 |
|
|
| |
Ambiente |
ETS 300 019, protezione dell'ingresso: EN 60529 IP55 |
|
|
| |
|
|
| Doc234747.DS3-revl0 |
Le specifiche sono conforme a cambiamento senza preavviso |
