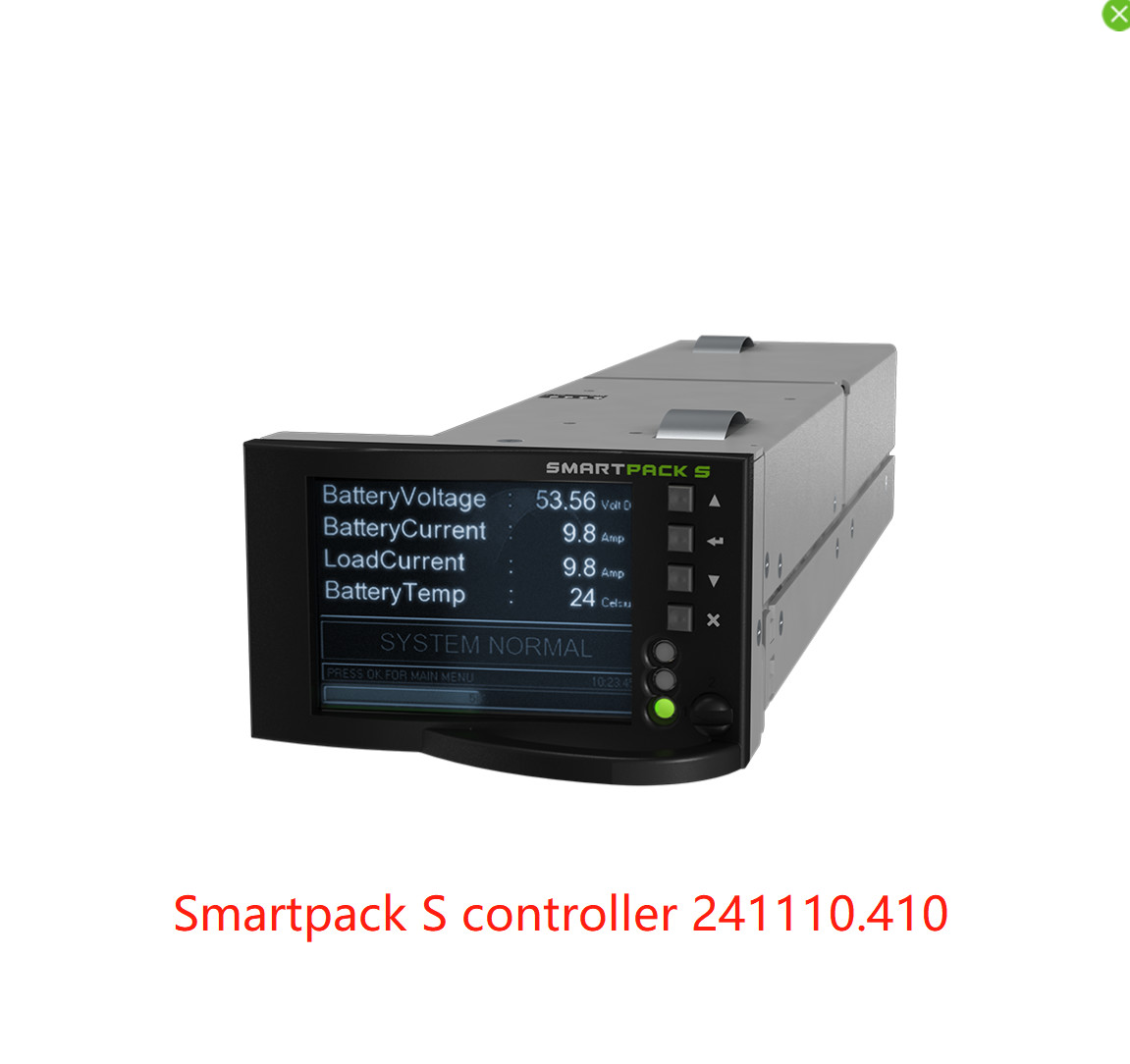

Modulo di monitoraggio delle telecomunicazioni Eltek Smarptakc S controller per sistemi di telecomunicazione a 12Vdc, 24Vdc, 48Vdc e 60Vdc (242100.410)
Progettato per la piattaforma di sistema Flatpack S, lo Smartpack S trova la sua strada in molte applicazioni con spazio limitato.Smartpack S offre un monitoraggio e un controllo completi di un sistema da 2-3 kW con una capacità inferiore a 6 litri.
Caratteristiche chiave
- Display grafico 2.2 ′′ ad alto contrasto e colore ad alta risoluzione per una facile navigazione nel menu utente
- Ethernet per il monitoraggio e il controllo remoti o locali tramite browser web
- Protocollo SNMP con trappola, impostare e ottenere su ethernet. email di allarmi trappola
- 6 uscite di relè programmabili
- 6 input programmabili multiuso (input digitali o segnali analogici).
- Disboscamento completo
- Monitoraggio e prova automatici delle batterie
- Qualità della batteria SoH in base ai risultati dei test e altro
Applicazione:
TELECOM ¥ MOBILE / WIRELESS
· STATTIONI BASE RADIO/SITE CELL
· LTE / 4G / WIMAX
· SISTEMI ANTENNE DISTRUITI
· banda larga
TELECOM FIXED
· Fibra ottica / FTTX
· Microonde
· CABLE
· banda larga
L'industria offshore e di trasformazione
· SISTEMI di sicurezza e automazione (SAS)
Infrastrutture ferroviarie
· CONTROLLO E PROTECZIONE
· SIGNALIZZAZIONE
Parametri:
| Codice di sicurezza |
| Modello |
Smartpack S |
| Numero della parte |
242100.410 |
| DATI di ingresso |
|
|
| Tensione (nominale) |
10 - 75 VDC |
| Consumo di energia, massimo - nessun relè alimentato massimo - tutti i relè alimentati |
3,1W (display sleep) 5,5W (display on) |
| Connessioni di sistema - Monitor di sistema |
|
| Sensore di tensione, supporto di tensione del sistema |
12 VDC, 24 VDC, 48 VDC e 60 VDC |
| Senso di corrente, supporto dello shunt |
0 - 20mV e 0 - 60mV |
| Monitoraggio dei fusibili della batteria |
Interruttore ausiliario NO/NC, tirare su/sotto |
| Monitoraggio dei fusibili di carico |
Interruttore ausiliario NO/NC, Diodo Matrix Tirare su/giù |
| Determinazione di difetti di terra |
Semplice rilevamento del circuito ponte |
| Connessioni di sistema - LVD CONTROL |
|
| Disconnessione della batteria |
1 (con o senza serratura) |
| Disconnessione del carico |
1 (con o senza serratura) |
| Input e output |
|
|
| Configurazioni digitali, Input #1-6 |
Interruttore ausiliario: NO/NC |
| Configurazioni analogiche, ingressi #1-4 |
Tensione analogica[±0 - 10V]
Misurazione della corrente ±4-20mA (attraverso una resistenza esterna di 470kΩ) Temperatura (per la sonda NTC)
|
| Configurazioni analogiche, Input #5-6 |
Tensione analogica[0-75V] Misurazione della simmetria |
| Configurazioni di uscita, uscite #1-6 (allarmi) |
6x Relay Dry/Form C
Configurabile normalmente aperto/chiuso [Capacità massima 75V/2A/60W]
|
| Interfaccia utente |
|
| Locale |
2.2 TFT 65k Display a colori risoluzione QVGA
4 chiavi
|

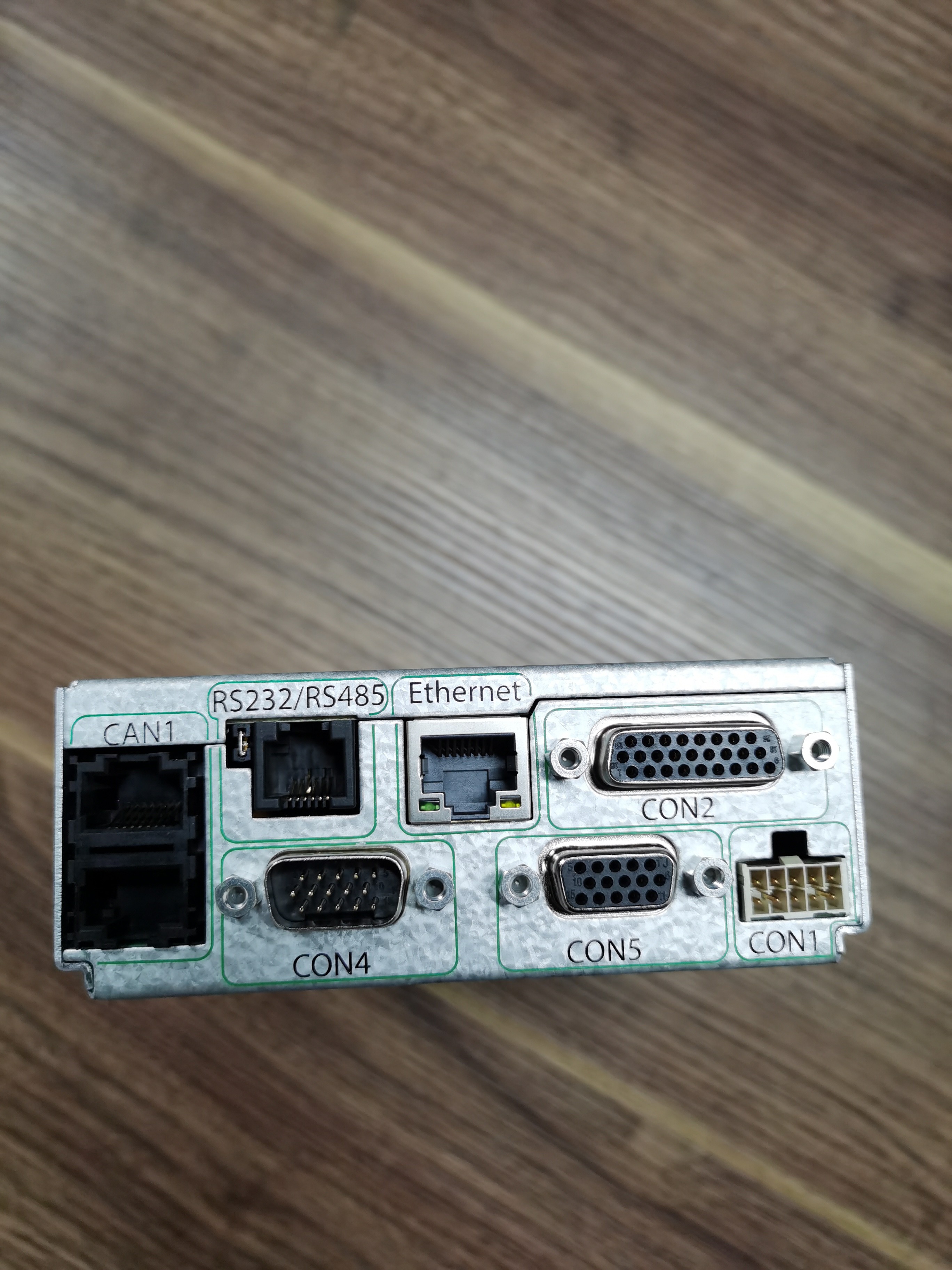

| Porta Ethernet |
10/100 BASE-T
HP Auto MDI/MDI-X
Protocolli IP: HTTP / SSL, SNMP v3, MODBUS TCP e pComm UDP (PowerSuite)
|
| Porta seriale |
RS-232 e RS-485 sul connettore RJ11
Protocolli seriali: MODBUS RTU, Modem Call-Back/SMS reporting (PSTN o GSM), COMLI, CSCP e pComm (PowerSuite)
|
| Specificativi generali |
|
| Dimensioni (WxHxD) |
72.2 x 43,0 x 220,7 mm (2,8 x 1,7 x 8,7 ̊) |
| Intervallo di temperatura |
Funzionamento da -20 a +65 ̊C (-40 a 149 ̊F) |
| Norme di progettazione |
|
| Sicurezza elettrica |
UL 60950-1-3rdEdizione, EN 60950-1-3rdedizione |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Parte 15 Sottoparte 109
|
| Marini*) |
DNVGL-CG-03391) |
| Ambiente |
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2)
Compatibile con la ROHS
|
| 1)Vale solo per il numero di parte 242100.410M |
Confronto di monitoraggio Eltek
|
Dispositivo CAN
|
Inizia.
|
Finale
|
Nudo dei nodi
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 di base
|
1
|
10
|
10
|
|
Smartpack 2 Master
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Monitor della batteria
|
33
|
46
|
14
|
|
Controllo del carico
|
49
|
62
|
14
|
|
Monitor flessibile
|
65
|
78
|
14
|
|
Dispositivi di controllo I/O
|
81
|
94
|
14
|
|
Monitor principale
|
97
|
110
|
14
|
