Flatpack2 Rectiverter 220V/1200W 241123,140

1 pezzo
MOQ
499 USD/pc
prezzo
Flatpack2 Rectiverter 220V/1200W 241123,140
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Brand: Eltek
Part Number: 241123.140
Product Name: Inverter Module
Model Name: Flatpack2 230V/1500VA 220V/1200W
AC input: 185 - 275 VAC
DC input: 180 - 290 VDC
AC output: 200 - 240 VAC
DC output power: 1200 W
DC output cu6,3 ADCrrent: 5,56 ADC
Package: cartons
Evidenziare:

Flatpack2 Rectiverter 220V/1200W

,

Flatpack2 Rectiverter 230V/1500VA

,

invertitore 241123

Informazioni di base
Luogo di origine: CN
Marca: Eltek
Certificazione: CE,UL
Numero di modello: 241123,140
Termini di pagamento e spedizione
Imballaggi particolari: cartoni
Tempi di consegna: 6-8 settimane
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 1000 pezzi/mese
Descrizione di prodotto

Flatpack2 Rectiverter 220V/1200W 241123,140 0

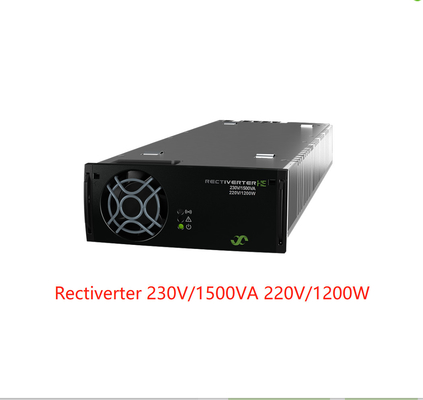

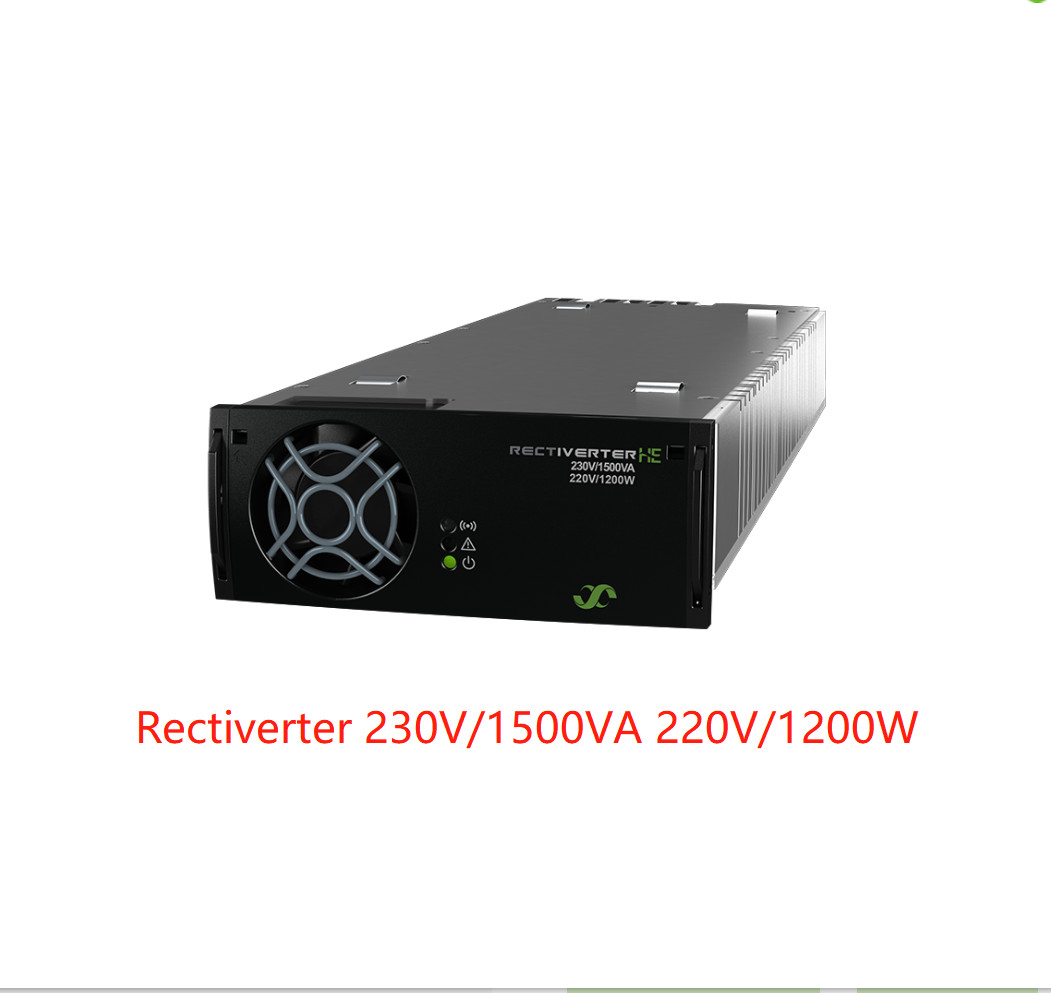

L'invertitore a corrente continua alternata Eltek Rectiver Flatpack2 Rectiver 230V/1500VA 220V/1200W (n. di parte:241123.140)



Rettificatore 230V/1500VA 220V/1200W

Basato sulla tecnologia HE della famiglia di raddrizzatori Flatpack2 HE, il Rettificatore 230V/1500VA 220V/1200W fornisce potenza di riserva per carichi di 230 Vac e 220 Vdc con perdite e impronta minime.



Rettificatore e inverter in una sola scatola

Il Rectiverter è un dispositivo a 3 porte in grado di caricare la batteria a 220 V e fornire contemporaneamente energia per i carichi AC e DC.Durante l'interruzione della rete il Rectiverter alimenta carichi CA utilizzando energia immagazzinata nella batteria.



Caratteristiche chiave

  • Operazione unica 3 in 1
  • Invertitore
  • Rettificatore
  • Trasferimento della fonte di alimentazione
  • Progettazione modulare
  • Alta efficienza
  • Compliance globale
  • Tecnologia brevettata
  • di larghezza superiore a 20 mm
  • Controllo della tensione





Parametri:





Modelli/informazioni d'ordine 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

Numero di parte 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L
Dati di uscita AC
Tensione (di default) / (intervallo regolabile) 230 VClimatizzazione/ 200 - 240 VClimatizzazione115 VClimatizzazione/ 100 - 127 VClimatizzazione
Frequenza (modo inverter predefinito) 50 Hz (adattivo) 60 Hz (adattivo)
Frequenza (modalità inverter impostabile) 50Hz, 60Hz o ultima sincronizzazione 50/60Hz (adattivo), 94-106Hz6)
Potenza massima (continua / sovraccarico (< 15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA
Distribuzione del carico ± 5% della potenza attiva da 10 a 100% di carico
Corrente massima (continua / sovraccarico (< 15 s)) 6,5 ARMS/ 8,7 ARMS
Corrente (massima) Rapido movimento (20 ms) 32 A (6 x nominale)
THD < 1,5% a carico resistivo
Fuse di protezione in L, innescabile a caldo, varistor
Dati di uscita in CC
Tensione (default) / (intervallo regolabile) 245 VDC/ 194 - 290 VDC
Potenza (input @nominale massimo) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2)
Corrente (massimo @V)Sulla strada≤ 216 VDC) 5,56 A1)0.69 A - 2.78 A1)0.34 A -
Tempo di sospensione, potenza massima di uscita > 10 ms; VSulla strada> 190 VDC(solo in modalità raddrizzatore)
Condivisione della corrente (10 - 100% di carico) ±5% della corrente massima da 10 a 100% di carico
Regolazione della tensione statica (10-100% di carico) ±0,5%
Regolazione dinamica della tensione ± 5,0% per variazioni di carico del 10-90% o 90-10%, tempo di regolazione < 50 ms
Ripple < 1 VPP, larghezza di banda di 30 MHz
Protezione a prova di cortocircuito, spegnimento di sovra tensione, polarità inversa e fusibile
DATI di ingresso
Voltaggio di ingresso (intervallo / disconnessione LV) 185 - 275 VClimatizzazione/ 170 VClimatizzazione95 - 140 VClimatizzazione/ 85 VClimatizzazione
Corrente CA (massimo) 11,5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3)
Frequenza (default: intervallo di sincronizzazione) 47-53 e 57-63 Hz 47-53 e 57-63 Hz
Frequenza (impostabile: intervallo sincronizzato) 47-53 Hz, 57-63 Hz o entrambi (adattivo)
Fattore di potenza / THD > 0,99 a carico pari o superiore al 50% / < 3,5%
Fusibili di protezione dell'ingresso CA in L e N, collegati a caldo, varistor
Tensione nominale / gamma estesa di corrente continua4)20 - 290 VDC/ 180 - 204 VDC
Corrente continua (massimo) 6,67 A / 9 A durante il sovraccarico (15s) 3,2 A / 4,5 A durante il sovraccarico (15s)
Altre specifiche
Efficienza > 96% (modalità principale (AC/AC e AC/DC)), > 94% (modalità inverter (DC/AC))
Isolamento 3,85 kVDC- Climatizzatore.IN/OUTa PE, 3,55 kVDC- Climatizzatore.IN/OUTa corrente continua, 4,25 kVDC- Climatizzatore.IN/OUTa CAN/SYNC, 2,2 kVDC- CC a PE, 3,5 kVDC- DC a CAN/SYNC
Alarmi: LED rosso Disattivazione di bassa e alta tensione di ingresso della rete, Disattivazione ad alta e bassa temperatura, Malfunzionamento del Rectiver, Relais di allarme [NO max 75 V]DC/ 100 mA] Interruzione di uscita per sovravolta, guasto del ventilatore, allarme di bassa tensione di uscita, guasto del bus CAN, bus di sincronizzazione (uscita CA)OAlarmi di uscita in CC) persi e sincronizzazione fallita
Avvertenze: Rettor LED giallo in modalità de-rate di potenza o in modalità limite di potenza o di corrente sulla porta CC o AC, limite di corrente di uscita remoto attivato, perdita della comunicazione CAN con il controller
Funzionamento normale: uscita verde LED CA e/o uscita CC accesa e ok
Temperatura di funzionamento da -40 a +75°C (-40 a +167°F), umidità 5 - 95% RH non condensante
Temperatura di decelerazione superiore a 55°C (131°F) 1200W a 480W @ 75°C (167°F) per ciascuna uscita, CA e CC (potenza totale 2000W a 800W)
Temperatura di conservazione -40 a +85°C (-40 a +185°F), umidità 0 - 99% RH non condensabile
Dimensioni [WxHxD] / Peso 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,3 libbre)
Norme di progettazione
Sicurezza elettrica EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 n. 107.3-14

EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, CEI 61000-6-5:2015

EN 62040-2:2006 (emissioni di C1, immunità C2/C3), FCC CFR 47 Parte 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)

UE 2015/863 (RoHS) e 2012/19/UE (WEEE) / ETSI EN 300 019: 2-1 (classe 1.2) e 2-2 (classe 2.3)

Ambiente Condizioni di esercizio normali secondo la clausola 4 della norma IEC 62040-5-3:20162. Altre condizioni di esercizio di cui alla clausola 4 della norma IEC 62040-5-3:20163, deve essere informato

1) Il carico CA ha la priorità. La potenza massima di uscita e la corrente DC disponibili dipendono da 3) Se la porta CC è sovraccaricata tirando la tensione al di sotto di 194V, la corrente di ingresso può aumentare al di sopra di questo livello.carico AC istantaneo e tensione di ingresso AC; cioè massimo 800W/7,4A a piena potenza CA e nominale 4) Rendimento ridotto - nessun supporto di sovraccarico e per 200-240 VAC la THD di uscita aumenterà e l'input massimo per 230VAC.De-rate di potenza di uscita (a 970W per 230 VAC @ 180 VDC) 5) per soddisfare il requisito di sovraccarico di 4 kV di sovraccarico esterno

2) La porta CC deve comunque essere considerata bi-direzionale; la tensione si presenta se è necessaria una protezione alimentata da rete sulle porte CA 6) richiesta FW versione ≥ 1,10/1.10




Flatpack2 Rectiverter 220V/1200W 241123,140 1

Flatpack2 Rectiverter 220V/1200W 241123,140 2
 Flatpack2 Rectiverter 220V/1200W 241123,140 3
Flatpack2 Rectiverter 220V/1200W 241123,140 4


Flatpack2 Rectiverter 220V/1200W 241123,140 5Flatpack2 Rectiverter 220V/1200W 241123,140 6Flatpack2 Rectiverter 220V/1200W 241123,140 7

Flatpack2 Rectiverter 220V/1200W 241123,140 8
Flatpack2 Rectiverter 220V/1200W 241123,140 9
